Décantation
101
Les performances de la décantation sont fonction de :
• la charge hydraulique superficielle qui dépend du temps de séjour de la suspension ;
• l’accélération de la sédimentation des matières solides qui peut être augmentée
par un traitement de floculation ou de coagulation.
Les décanteurs simples (simple decanters) sont des bassins coniques (cônes de
sédimentation, cf. figure 2.15 A), cylindriques (bacs de décantation, cf. figure 2.15 B)
ou cylindro-coniques (cf figure 2.15 C). Ils possèdent des hauteurs variées avec des
dispositifs d'évacuation du liquide à la partie supérieure et des boues à la partie inférieure.
3.2.1.1. Décanteurs coniques
Le décanteur conique (settling cône) est le décanteur le plus simple. Il est alimenté au centre de la partie supérieure dans un petit cylindre (cf. figure 2.15 A). Le
liquide clair est collecté dans une rigole périphérique. La suspension concentrée est
extraite à la pointe du cône au moyen d’une pompe ou d’un autre système approprié.
L’utilisation de ces appareils est maintenant réduite, sauf pour faire des classifications.
Pour que les solides puissent être collectés en un point, il est nécessaire que la
pente du cône soit supérieure à 55° et cet angle est aussi fonction de la nature du solide qui décante. On se rend compte que dès que le diamètre dépasse quelques mètres,
la hauteur de l’appareil n’est plus raisonnable. C’est pourquoi on utilise des cuves
cylindriques à fond plat ou très légèrement incliné, munies d’un système de raclage
qui rassemble en un (ou plusieurs) point(s) d’extraction les solides qui se sont déposés
sur le fond de la cuve.
Alimentation de
Boues
(A)
(B)
(C)

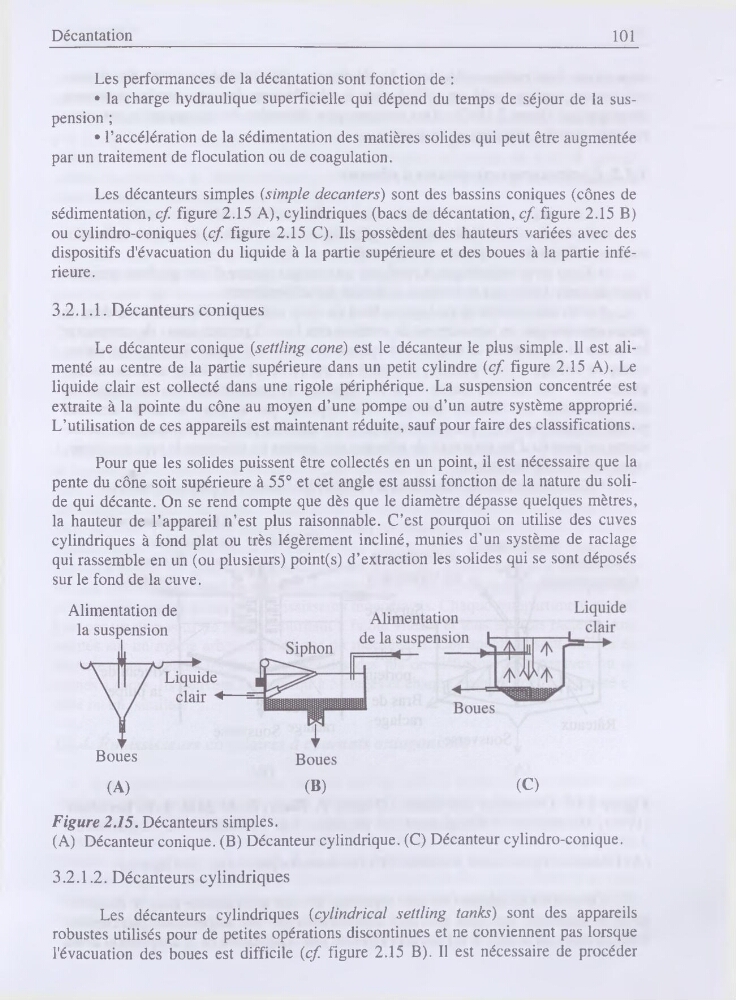

Figure 2.15. Décanteurs simples.
(A) Décanteur conique. (B) Décanteur cylindrique. (C) Décanteur cylindro-conique.
3.2.1.2. Décanteurs cylindriques
Les décanteurs cylindriques (cylindrical settling tanks) sont des appareils
robustes utilisés pour de petites opérations discontinues et ne conviennent pas lorsque
l'évacuation des boues est difficile (cf. figure 2.15 B). Il est nécessaire de procéder
