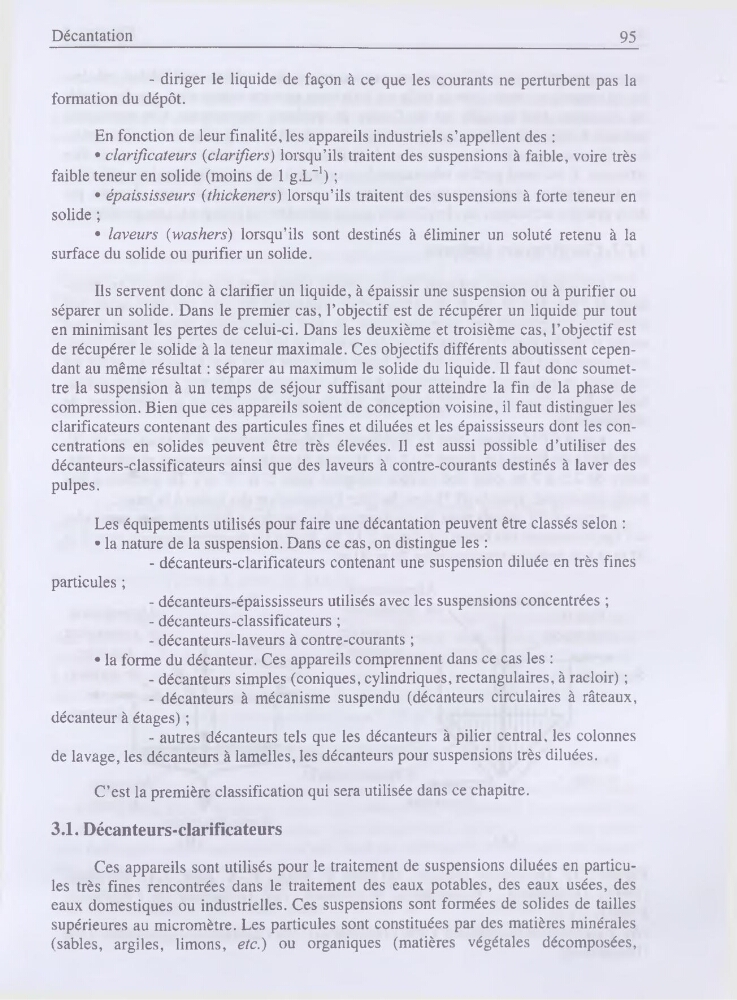

Décantation
95
- diriger le liquide de façon à ce que les courants ne perturbent pas la
formation du dépôt.
En fonction de leur finalité, les appareils industriels s’appellent des :
• clarificateurs (clarifiers) lorsqu’ils traitent des suspensions à faible, voire très
faible teneur en solide (moins de 1 g.L-1) ;
• épaississeurs (thickeners) lorsqu’ils traitent des suspensions à forte teneur en
solide ;
• laveurs (washers) lorsqu’ils sont destinés à éliminer un soluté retenu à la
surface du solide ou purifier un solide.
Ils servent donc à clarifier un liquide, à épaissir une suspension ou à purifier ou
séparer un solide. Dans le premier cas, l’objectif est de récupérer un liquide pur tout
en minimisant les pertes de celui-ci. Dans les deuxième et troisième cas, l’objectif est
de récupérer le solide à la teneur maximale. Ces objectifs différents aboutissent cependant au même résultat : séparer au maximum le solide du liquide. Il faut donc soumettre la suspension à un temps de séjour suffisant pour atteindre la fin de la phase de
compression. Bien que ces appareils soient de conception voisine, il faut distinguer les
clarificateurs contenant des particules fines et diluées et les épaississeurs dont les concentrations en solides peuvent être très élevées. Il est aussi possible d’utiliser des
décanteurs-classificateurs ainsi que des laveurs à contre-courants destinés à laver des
pulpes.
Les équipements utilisés pour faire une décantation peuvent être classés selon :
•
la nature de la suspension. Dans ce cas, on distingue les :
- décanteurs-clarificateurs contenant une suspension diluée en très fines
particules ;
-
décanteurs-épaississeurs utilisés avec les suspensions concentrées ;
-
décanteurs-classificateurs ;
-
décanteurs-laveurs à contre-courants ;
• la forme du décanteur. Ces appareils comprennent dans ce cas les :
- décanteurs simples (coniques, cylindriques, rectangulaires, à racloir) ;
- décanteurs à mécanisme suspendu (décanteurs circulaires à râteaux,
décanteur à étages) ;
- autres décanteurs tels que les décanteurs à pilier central, les colonnes
de lavage, les décanteurs à lamelles, les décanteurs pour suspensions très diluées.
C’est la première classification qui sera utilisée dans ce chapitre.
3.1. Décanteurs-clarificateurs
Ces appareils sont utilisés pour le traitement de suspensions diluées en particules très fines rencontrées dans le traitement des eaux potables, des eaux usées, des
eaux domestiques ou industrielles. Ces suspensions sont formées de solides de tailles
supérieures au micromètre. Les particules sont constituées par des matières minérales
(sables, argiles, limons, etc.) ou organiques (matières végétales décomposées,
