96
Chapitre 2
microorganismes, etc.). Elles peuvent aussi contenir des matières colloïdales, minérales ou organiques, mais dont la taille est inférieure au micromètre ainsi que des matières dissoutes dont la taille est de l’ordre de quelques nanomètres. Ces substances
peuvent donner une couleur caractéristique et une turbidité à la suspension. Ces opérations doivent cependant être précédées de la floculation des petites particules pour être
efficaces. Il est aussi parfois nécessaire de procéder à une précipitation des particules,
par une réaction chimique avant décantation. Les matières solides sont séparées par
deux grandes techniques de clarification qui se déroulent en statique ou en accéléré.
3.1.1. Clarificateurs statiques
Les clarificateurs statiques {static settling tanks) sont surtout utilisés en traitement de l’eau dans le cas du dessablage et du traitement des eaux pluviales après une
éventuelle coagulation des microparticules. Ils sont généralement cylindriques et sont
munis d’un dispositif de compactage des boues (racloir, herse). Celles-ci sont éliminées ensuite par un puits central à la partie inférieure alors que la surverse claire est
récupérée en périphérie. Les différents types de décanteurs diffèrent selon leur utilisation et leurs dimensions. Par exemple, les appareils Degrémont se composent de
décanteurs de :
• type CPM utilisés pour la clarification, l’épaississement et le stockage de faibles débits de boues {cf. figure 2.12 A). Ils sont de tailles relativement réduites (diamètre de 2,5 à 7 m, pour une surface comprise entre 5 et 38 m2). Ils possèdent une
pente importante (jusqu’à 45 °) pour faciliter l’élimination des boues à la base ;
• type CPB utilisés pour la clarification des liquides à forte teneur en particules
et l’épaississement des boues {cf. figure 2.12 B). Ils ont un diamètre compris entre 5 et
20 m et une surface comprise entre 20 et 30 m2 ;
Entraînement
Jupe de
répartition
Alimentation
en suspension
Niveau de
surverse
Bras de
raclage
Surverse
Lames
d’épaississem
Sousverse
(A)
Entraînement
Jupe de
épartition
Surverse
Raclage
de fond
Sortie des boues
(B)
Alimentation
en suspension
Raclage
de surface

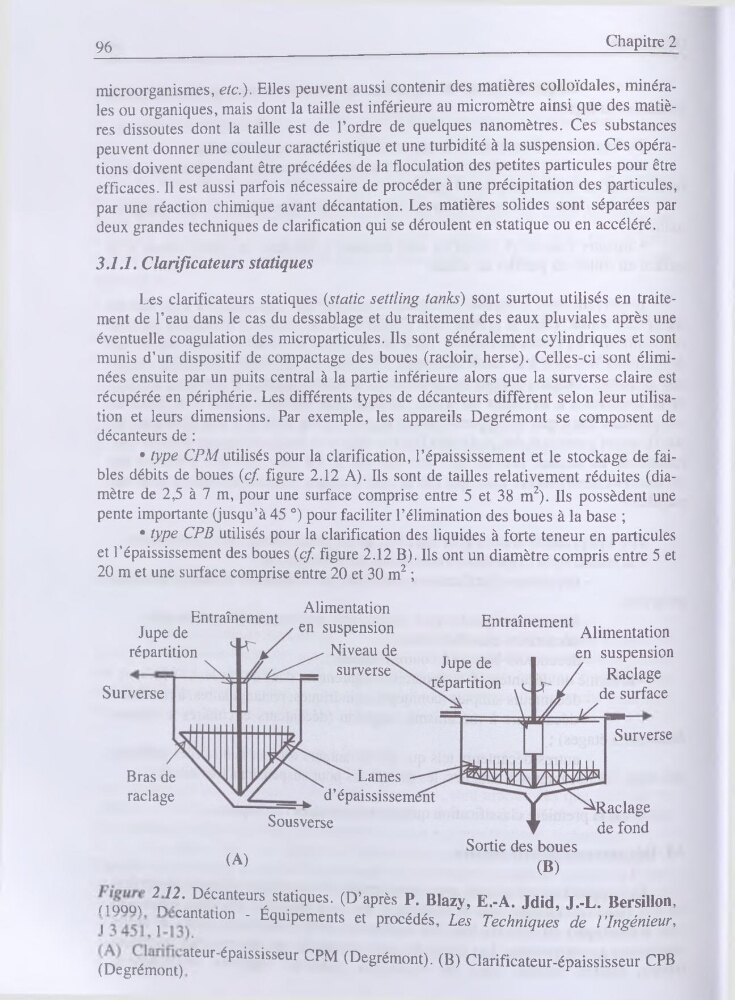

m oom 2n72’ Décanteurs, statiques. (D’après P. Blazy, E.-A. Jdid, J.-L. Bersillon,
I
i cantatlon ’ Équipements et procédés, Les Techniques de l’ingénieur,
(Degrémont)ateUr’éPaiSSiSSeUr CPM-
