8.2. Générateurs électrochimiques
On peut écrire cette demi équation dans un sens ou dans l’autre, car selon l’autre
demi pile que l’on va associer à celle-ci, on observera une oxydation ou une réduction. On voit que la difficulté, pour ce couple, est que le réducteur est un gaz (le
dihydrogène) : il ne peut donc pas servir d’électrode, comme dans la demi pile
précédente. On utilise donc une électrode de platine inattaquable.
L’électrode de platine est recouverte de noir de platine qui est très poreux, et sur
lequel les molécules de dihydrogène peuvent se fixer, afin de pouvoir ainsi échanger

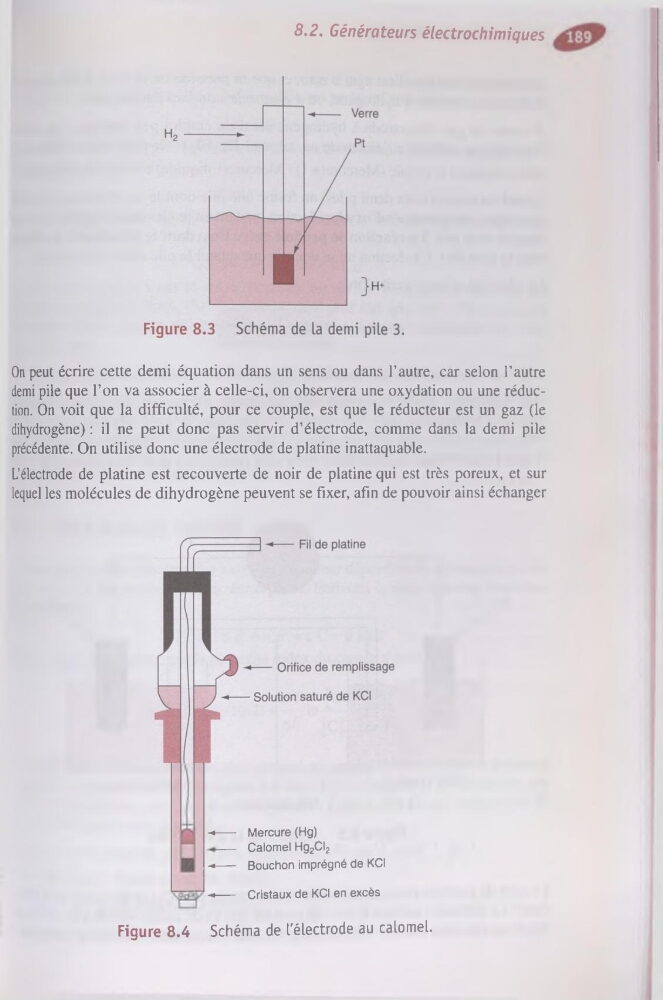

Figure 8.4
• <- Mercure (Hg)
----- Calomel Hg2CI2
■ <- Bouchon imprégné de KCI
- •- Cristaux de KO en excès
Schéma de l'électrode au calomel.
On peut écrire cette demi équation dans un sens ou dans l’autre, car selon l’autre
demi pile que l’on va associer à celle-ci, on observera une oxydation ou une réduction. On voit que la difficulté, pour ce couple, est que le réducteur est un gaz (le
dihydrogène) : il ne peut donc pas servir d’électrode, comme dans la demi pile
précédente. On utilise donc une électrode de platine inattaquable.
L’électrode de platine est recouverte de noir de platine qui est très poreux, et sur
lequel les molécules de dihydrogène peuvent se fixer, afin de pouvoir ainsi échanger
Figure 8.4
• <- Mercure (Hg)
----- Calomel Hg2CI2
■ <- Bouchon imprégné de KCI
- •- Cristaux de KO en excès
Schéma de l'électrode au calomel.
