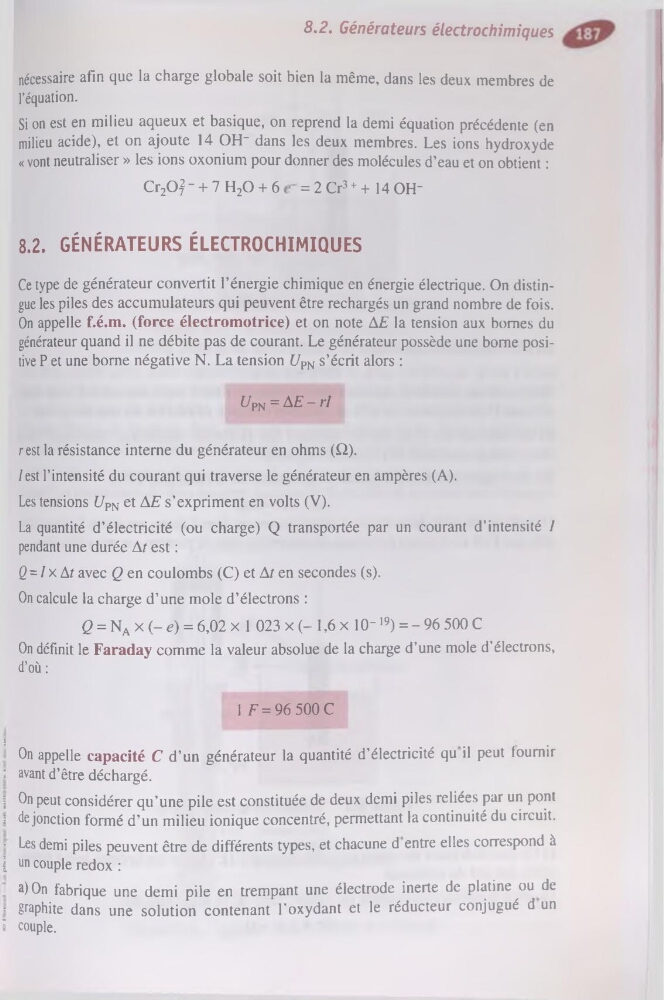

8.2. Générateurs électrochimiques
nécessaire afin que la charge globale soit bien la même, dans les deux membres de
l’équation.
Si on est en milieu aqueux et basique, on reprend la demi équation précédente (en
milieu acide), et on ajoute 14 OH- dans les deux membres. Les ions hydroxyde
« vont neutraliser » les ions oxonium pour donner des molécules d’eau et on obtient :
Cr2O7 2" + 7 H2O + 6 = 2 Cr3 ++ 14 OH"
8.2. GÉNÉRATEURS ÉLECTROCHIMIQUES
Ce type de générateur convertit l’énergie chimique en énergie électrique. On distingue les piles des accumulateurs qui peuvent être rechargés un grand nombre de fois.
On appelle f.é.m. (force électromotrice) et on note AE la tension aux bornes du
générateur quand il ne débite pas de courant. Le générateur possède une borne positive P et une borne négative N. La tension l/PN s’écrit alors :
EPN = AE-,7
r est la résistance interne du générateur en ohms (Q).
/est l’intensité du courant qui traverse le générateur en ampères (A).
Les tensions (/PN et AE s’expriment en volts (V).
La quantité d’électricité (ou charge) Q transportée par un courant d’intensité 1
pendant une durée Ar est :
Q = I x Ar avec Q en coulombs (C) et Ar en secondes (s).
On calcule la charge d’une mole d’électrons :
2 = NA x (-e) = 6,02 x 1 023 x (- 1,6 x 10~19) = -96 500C
On définit le Faraday comme la valeur absolue de la charge d’une mole d’électrons,
d’où :
1 F =96 500C
l
On appelle capacité C d’un générateur la quantité d’électricité qu il peut fournir
: avant d’être déchargé.
ï On peut considérer qu’une pile est constituée de deux demi piles reliées par un pont
i de jonction formé d’un milieu ionique concentré, permettant la continuité du circuit.
• Les demi piles peuvent être de différents types, et chacune d entre elles correspond à
I un couple redox :
a) On fabrique une demi pile en trempant une électrode inerte de platine ou de
= graphite dans une solution contenant l'oxydant et le réducteur conjugué d un
ô couple.
