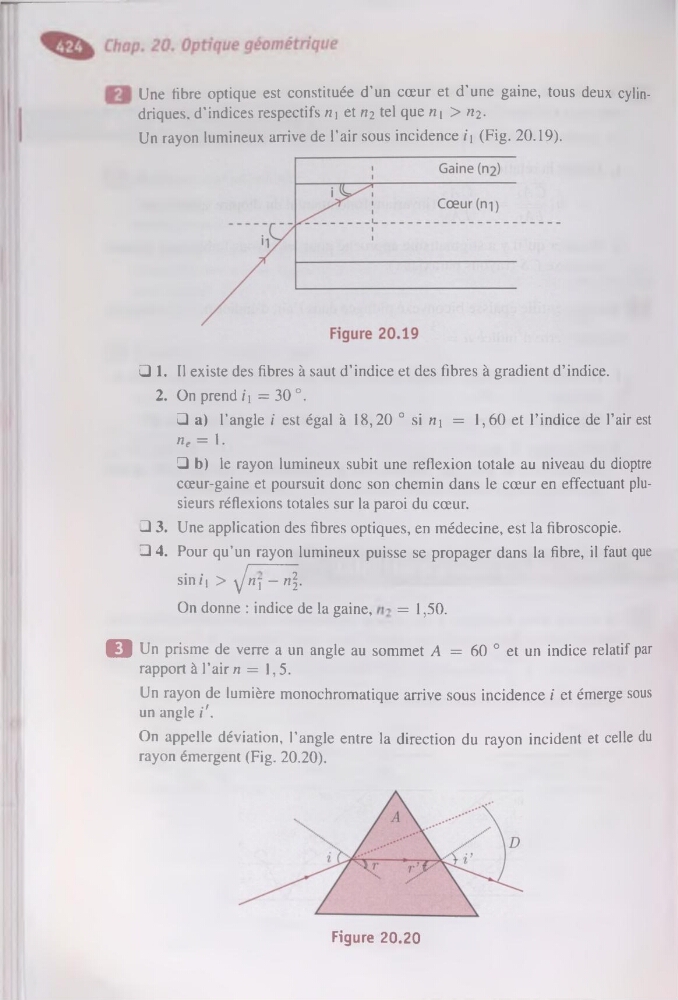

Une fibre optique est constituée d’un cœur et d'une gaine, tous deux cylindriques. d'indices respectifs n\ et «2 tel que n\ > «2Un rayon lumineux arrive de l’air sous incidence i\ (Fig. 20.19).
□ 1. Il existe des fibres à saut d’indice et des fibres à gradient d’indice.
2. On prend i\ = 30 °.
□ a) l’angle i est égal à 18,20 0 si n\ = 1,60 et l’indice de l’air est
ne = 1.
□ b) le rayon lumineux subit une reflexion totale au niveau du dioptre
cœur-gaine et poursuit donc son chemin dans le cœur en effectuant plusieurs réflexions totales sur la paroi du cœur.
□ 3. Une application des fibres optiques, en médecine, est la fibroscopie.
□ 4. Pour qu’un rayon lumineux puisse se propager dans la fibre, il faut que
sinii > \Jn\- n\.
On donne : indice de la gaine,
= 1,50.
Q Un prisme de verre a un angle au sommet A = 60 ° et un indice relatif par
rapport à l’air n = 1,5.
Un rayon de lumière monochromatique arrive sous incidence i et émerge sous
un angle i'.
On appelle déviation, l’angle entre la direction du rayon incident et celle du
rayon émergent (Fig. 20.20).
Figure 20.20
