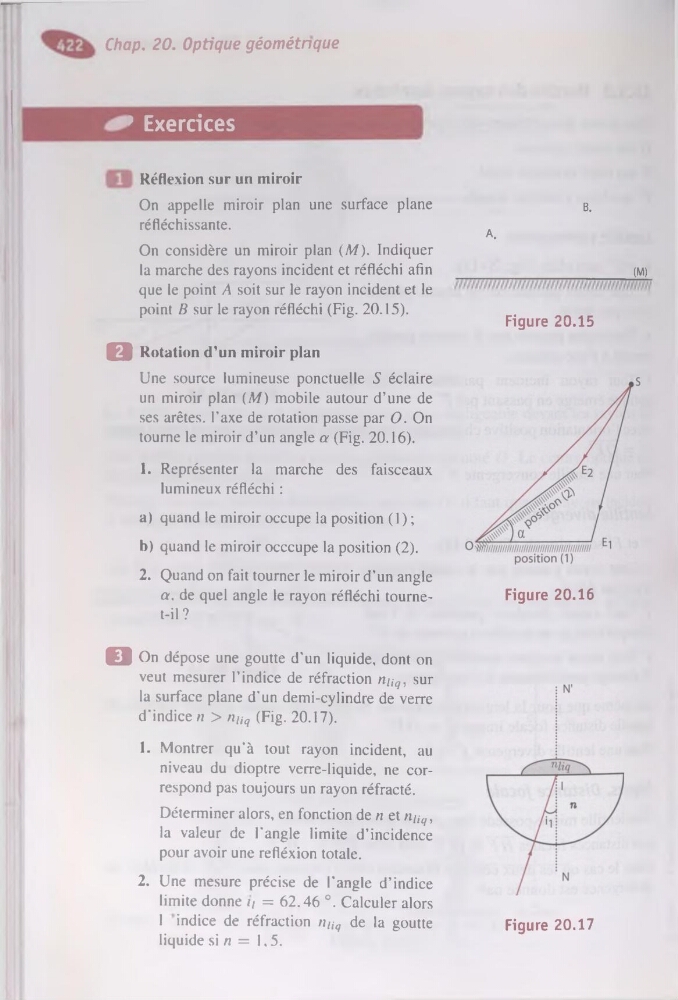

Chap. 20. Optique géométnque
* Exercices
Réflexion sur un miroir
On appelle miroir plan une surface plane
réfléchissante.
On considère un miroir plan (A/). Indiquer
la marche des rayons incident et réfléchi afin
que le point A soit sur le rayon incident et le
point B sur le rayon réfléchi (Fig. 20.15).
O Rotation d’un miroir plan
Une source lumineuse ponctuelle S éclaire
un miroir plan (A7) mobile autour d’une de
ses arêtes, l’axe de rotation passe par O. On
tourne le miroir d’un angle a (Fig. 20.16).
1. Représenter la marche des faisceaux
lumineux réfléchi :
a) quand le miroir occupe la position (1) ;
b) quand le miroir occcupe la position (2).
2. Quand on fait tourner le miroir d’un angle
a. de quel angle le rayon réfléchi tournet-il?
B On dépose une goutte d'un liquide, dont on
veut mesurer l’indice de réfraction nnq, sur
la surface plane d'un demi-cylindre de verre
d'indice n > nUq (Fig. 20.17).
1. Montrer qu'à tout rayon incident, au
niveau du dioptre verre-liquide, ne correspond pas toujours un rayon réfracté.
Déterminer alors, en fonction de n et nuq,
la valeur de l'angle limite d’incidence
pour avoir une refléxion totale.
2. Une mesure précise de l’angle d’indice
limite donne q = 62.46 °. Calculer alors
1 indice de réfraction n/iq de la goutte
liquide si n = 1.5.
B.
A.
(M)
Figure 20.15
Figure 20.16
Figure 20.17
