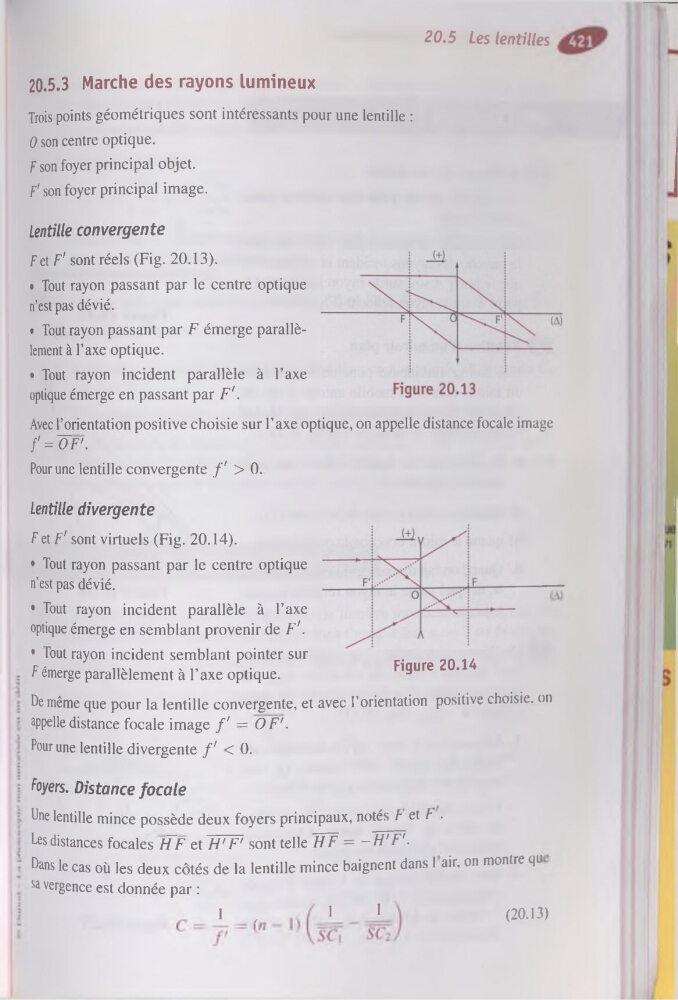

20.5 Les lentilles
20.5.3 Marche des rayons lumineux
Trois points géométriques sont intéressants pour une lentille :
0 son centre optique.
F son foyer principal objet.
F' son foyer principal image.
Lentille convergente
F et F' sont réels (Fig. 20.13).
• Tout rayon passant par le centre optique
n’est pas dévié.
• Tout rayon passant par F émerge parallèlement à l’axe optique.
• Tout rayon incident parallèle à l’axe
optique émerge en passant par F'.
Avec l’orientation positive choisie sur l’axe optique, on appelle distance focale image
f' = 'ÔF'.
Pour une lentille convergente f' > 0.
Lentille divergente
F et F1 sont virtuels (Fig. 20.14).
• Tout rayon passant par le centre optique
n’est pas dévié.
• Tout rayon incident parallèle à l’axe
optique émerge en semblant provenir de F'.
• Tout rayon incident semblant pointer sur
F émerge parallèlement à l’axe optique.
Figure 20.14
De même que pour la lentille convergente, et avec l’orientation positive choisie, on
appelle distance focale image f' = O F'.
Pour une lentille divergente f' < 0.
Foyers. Distance focale
Une lentille mince possède deux foyers principaux, notés F et F .
Les distances focales FFF et TFT7 sont telle 777 = -H'F'.
Dans le cas où les deux côtés de la lentille mince baignent dans 1 air, on montre qu
sa vergence est donnée par :
1
,
1
1
(20.13)
