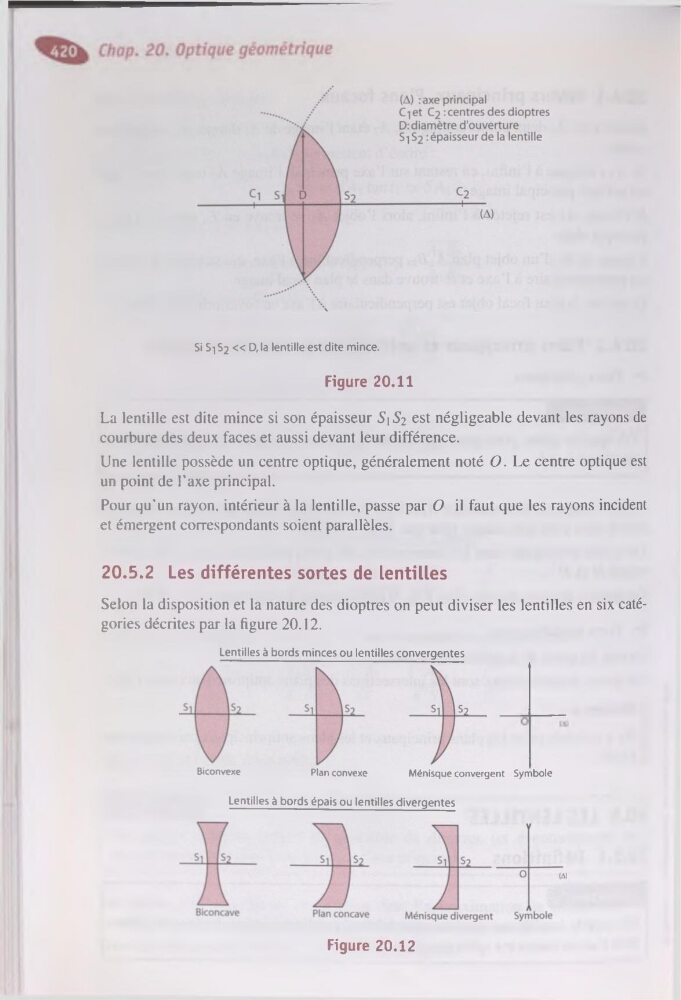

Si Si S2 « D, la lentille est dite mince.
Figure 20.11
La lentille est dite mince si son épaisseur S1S2 est négligeable devant les rayons de
courbure des deux faces et aussi devant leur différence.
Une lentille possède un centre optique, généralement noté O. Le centre optique est
un point de l’axe principal.
Pour qu'un rayon, intérieur à la lentille, passe par O il faut que les rayons incident
et émergent correspondants soient parallèles.
20.5.2 Les différentes sortes de lentilles
Selon la disposition et la nature des dioptres on peut diviser les lentilles en six catégories décrites par la figure 20.12.
Lentilles à bords minces ou lentilles convergentes
Biconvexe
Plan convexe
Ménisque convergent Symbole
Lentilles à bords épais ou lentilles divergentes
Figure 20.12
