A est un point objet réel

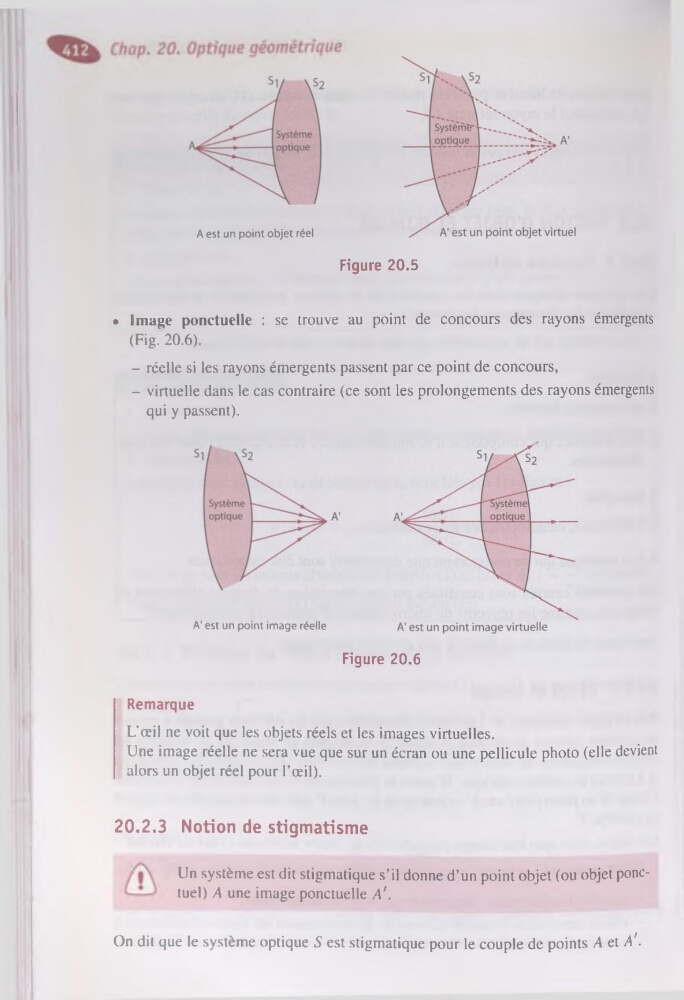

Figure 20.5
• Image ponctuelle : se trouve au point de concours des rayons émergents
(Fig. 20.6).
- réelle si les rayons émergents passent par ce point de concours,
- virtuelle dans le cas contraire (ce sont les prolongements des rayons émergents
qui y passent).
A' est un point image réelle
Figure 20.6
Remarque
L’œil ne voit que les objets réels et les images virtuelles.
Une image réelle ne sera vue que sur un écran ou une pellicule photo (elle devient
alors un objet réel pour l’œil).
20.2.3 Notion de stigmatisme
Un système est dit stigmatique s’il donne d’un point objet (ou objet ponctuel) A une image ponctuelle A'.
On dit que le système optique S est stigmatique pour le couple de points A et A'■
