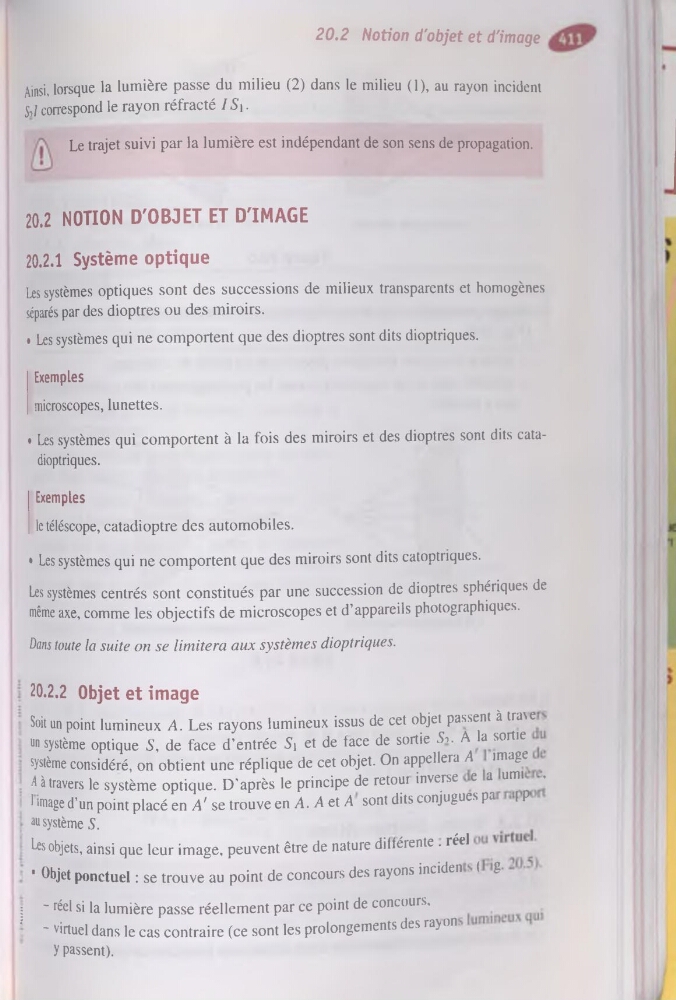

20.2 Notion d'objet et d'image
Ainsi, lorsque la lumière passe du milieu (2) dans le milieu (1), au rayon incident
5,/ correspond le rayon réfracté IS\.
Le trajet suivi par la lumière est indépendant de son sens de propagation.
20.2 NOTION D'OBJET ET D'IMAGE
20.2.1 Système optique
Les systèmes optiques sont des successions de milieux transparents et homogènes
séparés par des dioptres ou des miroirs.
• Les systèmes qui ne comportent que des dioptres sont dits dioptriques.
Exemples
microscopes, lunettes.
• Les systèmes qui comportent à la fois des miroirs et des dioptres sont dits catadioptriques.
Exemples
le téléscope, catadioptre des automobiles.
• Les systèmes qui ne comportent que des miroirs sont dits catoptriques.
Les systèmes centrés sont constitués par une succession de dioptres sphériques de
même axe, comme les objectifs de microscopes et d’appareils photographiques.
Dans toute la suite on se limitera aux systèmes dioptriques.
20.2.2 Objet et image
Soit un point lumineux A. Les rayons lumineux issus de cet objet passent à trase
un système optique S, de face d’entrée Sj et de face de sortie St- A la sortie
système considéré, on obtient une réplique de cet objet. On appellera A image
H travers le système optique. D’après le principe de retoui inverse e a umi ,
1 image d’un point placé en A’ se trouve en A. A et A sont dits conjugues pa | p
un système S.
Les objets, ainsi que leur image, peuvent être de nature différente . réel
• Objet ponctuel : se trouve au point de concours des rayons inciden ( g
~ réel si la lumière passe réellement par ce point de concours,
~ virtuel dans le cas contraire (ce sont les prolongements des rayon.
y passent).
