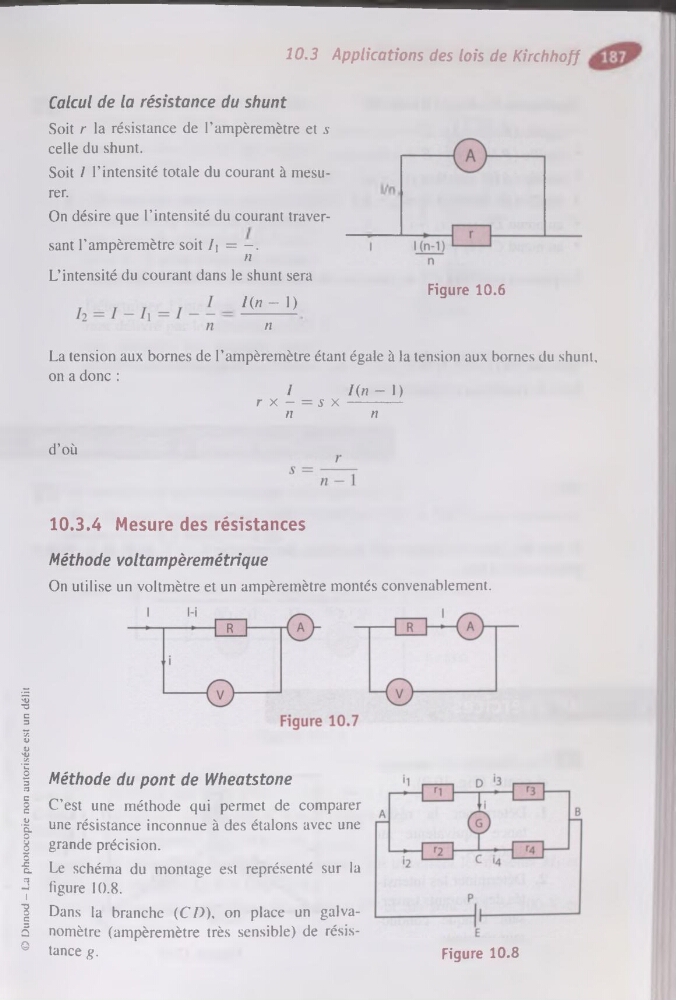

10.3 Applications des lois de Kirchhoff
Calcul de la résistance du shunt
Soit r la résistance de l’ampèremètre et 5
celle du shunt.
Soit / l’intensité totale du courant à mesurer.
On désire que l’intensité du courant traversant l’ampèremètre soit I\ = -.
n
L’intensité du courant dans le shunt sera
Figure 10.6
/(h - 1)
n
La tension aux bornes de l’ampèremètre étant égale à la tension aux bornes du shunt,
on a donc :
I
l(n — \)
r x - = .y x ----------n
n
d’où
10.3.4 Mesure des résistances
Méthode voltampèremétrique
On utilise un voltmètre et un ampèremètre montés convenablement.
©
D unod
- La
photocopie non
autorisée
est un
délit
Méthode du pont de Wheatstone
C’est une méthode qui permet de comparer
une résistance inconnue à des étalons avec une
grande précision.
Le schéma du montage est représenté sur la
figure 10.8.
Dans la branche (CD), on place un galvanomètre (ampèremètre très sensible) de résistance g.
Figure 10.8
