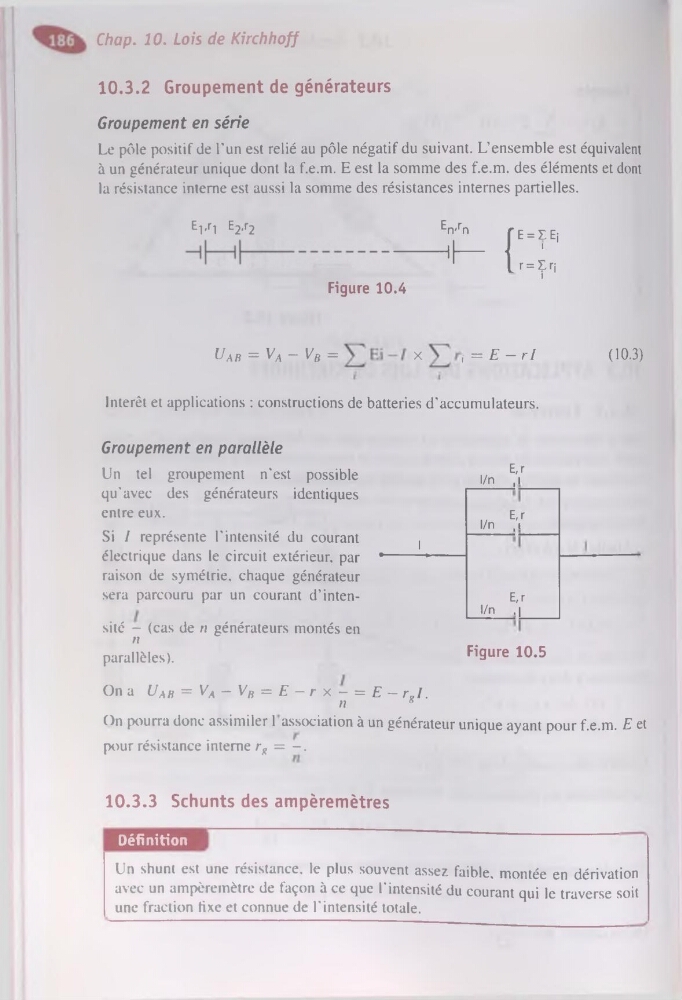

Chap. 10. Lois de Kirchhoff
10.3.2 Groupement de générateurs
Groupement en série
Le pôle positif de l’un est relié au pôle négatif du suivant. L’ensemble est équivalent
à un générateur unique dont la f.e.m. E est la somme des f.e.m. des éléments et dont
la résistance interne est aussi la somme des résistances internes partielles.
E1-rl E2,r2
Figure 10.4
En'r"
fE = rEj
H|--- I 1
l r = E q
i
UAB = VA- VB =
x
, ■ = E — rl
(10.3)
Intérêt et applications : constructions de batteries d’accumulateurs.
E,r
l/n
,i
E, r
l/n
,i
E, r
l/n
. |
Groupement en parallèle
Un tel groupement n’est possible
qu'avec des générateurs identiques
entre eux.
Si / représente l’intensité du courant
(
électrique dans le circuit extérieur, par ---------*
raison de symétrie, chaque générateur
sera parcouru par un courant d’intensité - (cas de n générateurs montés en
n
parallèles).
On a UAB = VA-VB = E- rx- = E- r„I.
n
s
On pourra donc assimiler 1 association à un générateur unique ayant pour f.e.m. E et
pour résistance interne rg = —.
Figure 10.5
10.3.3 Schunts des ampèremètres
Définition
Un shunt est une résistance, le plus souvent assez faible, montée en dérivation
avec un ampèremètre de façon à ce que l'intensité du courant qui le traverse soit
une fraction fixe et connue de l'intensité totale.
