Chap. 10. Lois de Kirchhoff

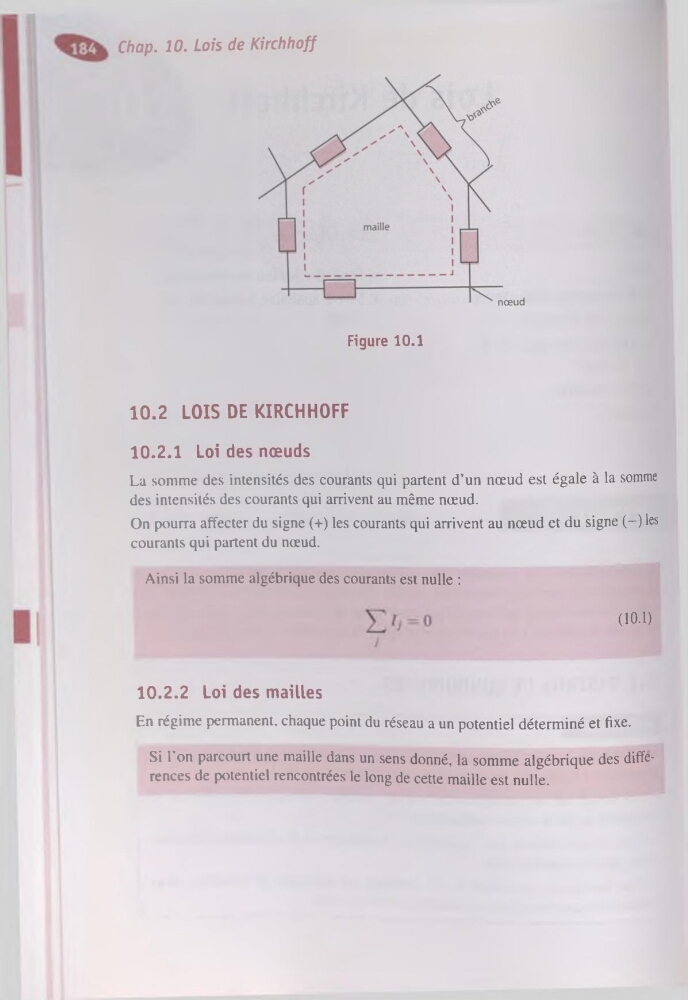

Figure 10.1
10.2 LOIS DE KIRCHHOFF
10.2.1 Loi des nœuds
La somme des intensités des courants qui partent d’un nœud est égale à la somme
des intensités des courants qui arrivent au même nœud.
On pourra affecter du signe (+) les courants qui arrivent au nœud et du signe (-) les
courants qui partent du nœud.
Ainsi la somme algébrique des courants est nulle :
(10.1)
10.2.2 Loi des mailles
En régime permanent, chaque point du réseau a un potentiel déterminé et fixe.
Si l’on parcourt une maille dans un sens donné, la somme algébrique des différences de potentiel rencontrées le long de cette maille est nulle.
