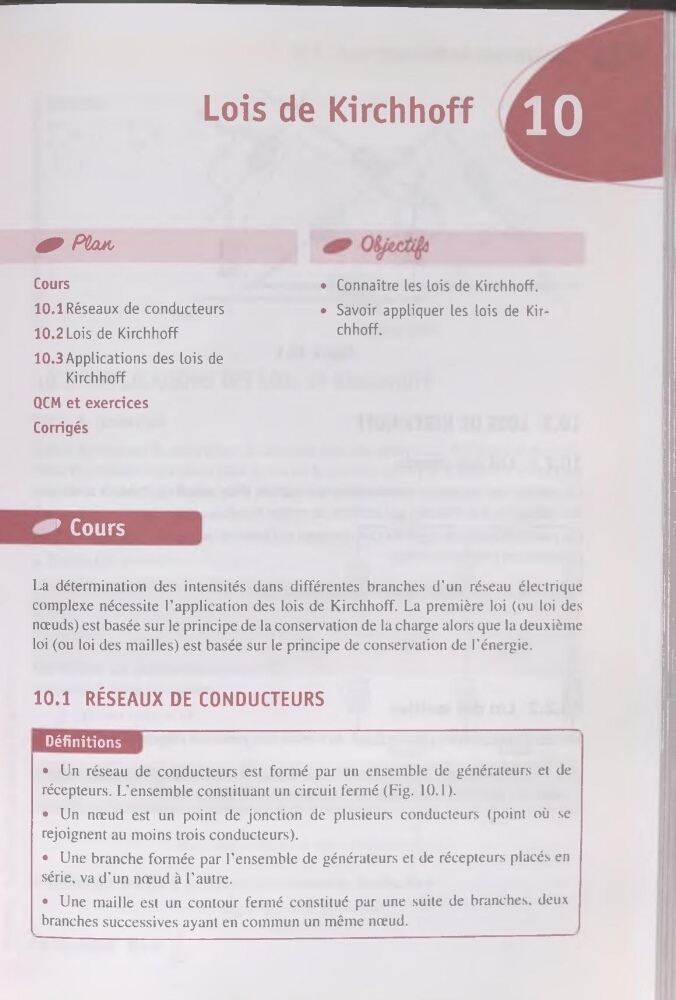

Lois de Kirchhoff
10
& PQ/Ws
Cours
10.1 Réseaux de conducteurs
10.2 Lois de Kirchhoff
10.3 Applications des lois de
Kirchhoff
QCM et exercices
Corrigés
• Connaître les lois de Kirchhoff.
• Savoir appliquer les lois de Kirchhoff.
' Cours
La détermination des intensités dans différentes branches d’un réseau électrique
complexe nécessite l’application des lois de Kirchhoff. La première loi (ou loi des
nœuds) est basée sur le principe de la conservation de la charge alors que la deuxième
loi (ou loi des mailles) est basée sur le principe de conservation de l’énergie.
10.1 RÉSEAUX DE CONDUCTEURS
Définitions
• Un réseau de conducteurs est formé par un ensemble de générateurs et de
récepteurs. L’ensemble constituant un circuit fermé (Fig. K). 1 ).
• Un nœud est un point de jonction de plusieurs conducteurs (point où se
rejoignent au moins trois conducteurs).
• Une branche formée par l’ensemble de générateurs et de récepteurs placés en
série, va d'un nœud à l'autre.
• Une maille est un contour fermé constitué par une suite de branches, deux
branches successives ayant en commun un même nœud.
