IV.3.3. Pertes de charges linéaires
Les pertes de charges linéaires, sont des pertes de charge réparties régulièrement le long des
conduites. En chaque point d’un écoulement permanent, les caractéristiques de l’écoulement
sont bien définies et ne dépendent pas du temps.

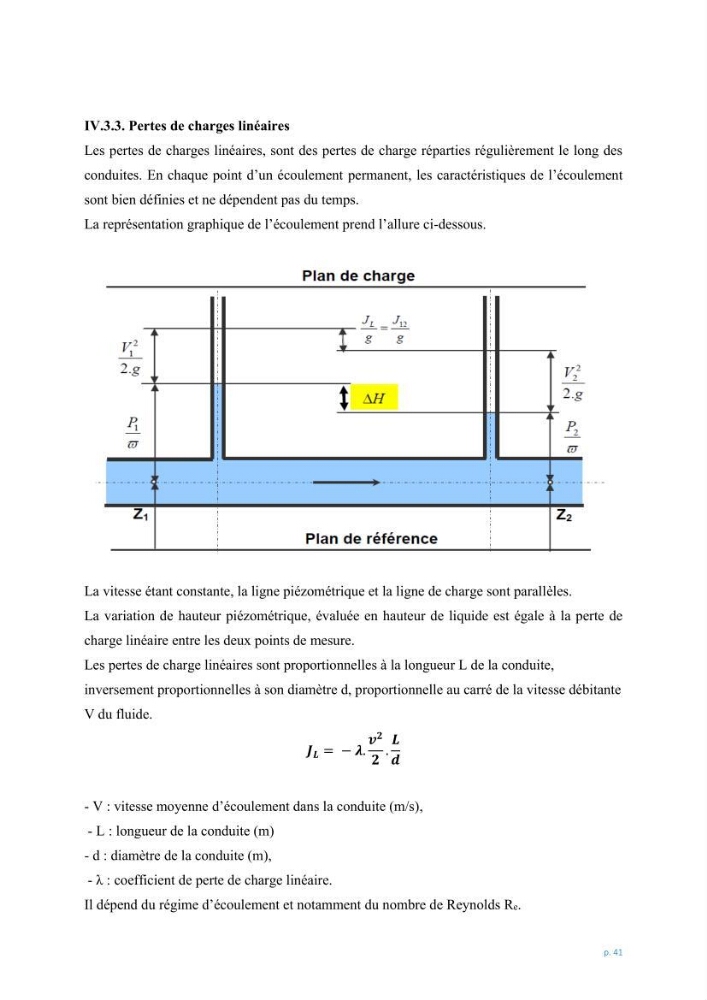

La représentation graphique de l’écoulement prend l’allure ci-dessous.
La vitesse étant constante, la ligne piézométrique et la ligne de charge sont parallèles.
La variation de hauteur piézométrique, évaluée en hauteur de liquide est égale à la perte de
charge linéaire entre les deux points de mesure.
Les pertes de charge linéaires sont proportionnelles à la longueur L de la conduite,
inversement proportionnelles à son diamètre d, proportionnelle au carré de la vitesse débitante
V du fluide.
𝑱 𝑳 = − 𝝀.
𝒗
𝟐
𝟐
.
𝑳
𝒅
- V : vitesse moyenne d’écoulement dans la conduite (m/s),
- L : longueur de la conduite (m)
- d : diamètre de la conduite (m),
- λ : coefficient de perte de charge linéaire.
Il dépend du régime d’écoulement et notamment du nombre de Reynolds Re.
