5

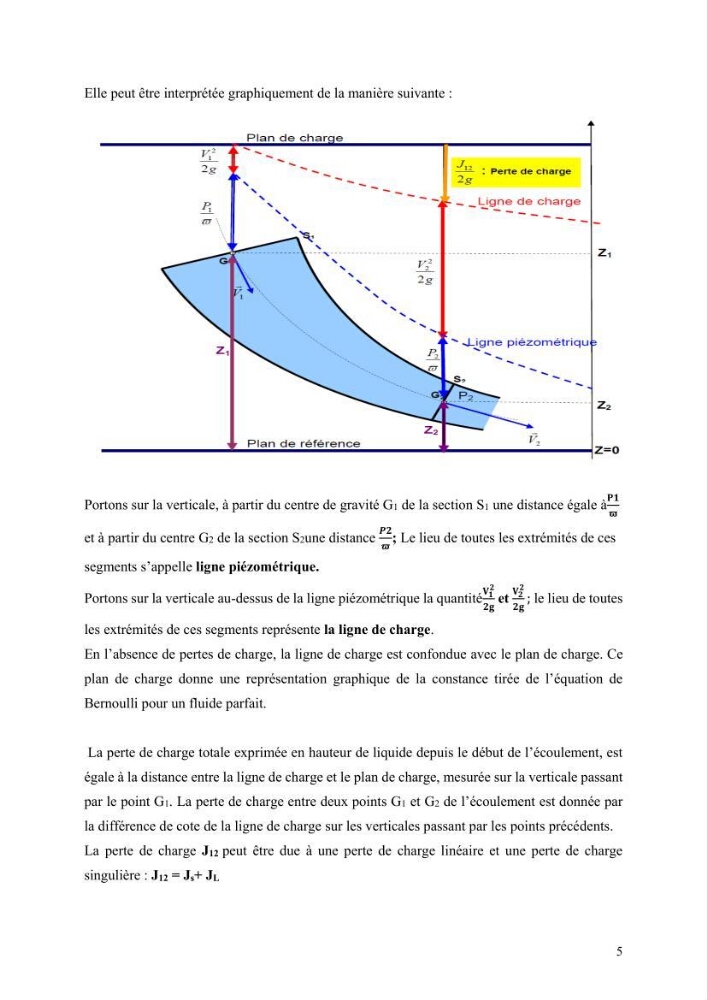

Elle peut être interprétée graphiquement de la manière suivante :
Portons sur la verticale, à partir du centre de gravité G1 de la section S1 une distance égale à
𝐏𝟏
í µíet à partir du centre G2 de la section S2une distance
𝑷𝟐
𝝕
; Le lieu de toutes les extrémités de ces
segments s’appelle ligne piézométrique.
Portons sur la verticale au-dessus de la ligne piézométrique la quantité
𝐕 𝟏
𝟐
𝟐𝐠
et
𝐕 𝟐
𝟐
𝟐𝐠
; le lieu de toutes
les extrémités de ces segments représente la ligne de charge.
En l’absence de pertes de charge, la ligne de charge est confondue avec le plan de charge. Ce
plan de charge donne une représentation graphique de la constance tirée de l’équation de
Bernoulli pour un fluide parfait.
La perte de charge totale exprimée en hauteur de liquide depuis le début de l’écoulement, est
égale à la distance entre la ligne de charge et le plan de charge, mesurée sur la verticale passant
par le point G1. La perte de charge entre deux points G1 et G2 de l’écoulement est donnée par
la différence de cote de la ligne de charge sur les verticales passant par les points précédents.
La perte de charge J 12 peut être due à une perte de charge linéaire et une perte de charge
singulière : J 12 = J s + J L
