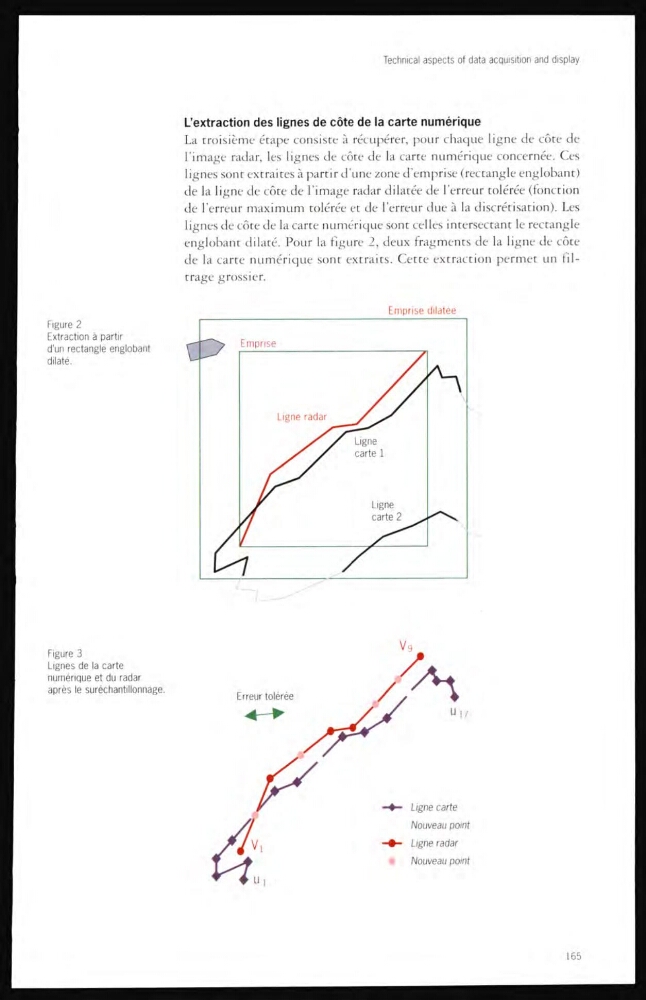

Technical aspects of data acquisition and display
L’extraction des lignes de côte de la carte numérique
La troisième étape consiste à récupérer, pour chaque ligne de côte de
l’image radar, les lignes de côte de la carte numérique concernée. Ces
lignes sont extraites à partir d’une zone d’emprise (rectangle englobant)
de la ligne de côte de l’image radar dilatée de l’erreur tolérée (fonction
de l’erreur maximum tolérée et de l’erreur due à la discrétisation). Les
lignes de côte de la carte numérique sont celles intersectant le rectangle
englobant dilaté. Pour la figure 2, deux fragments de la ligne de côte
de la carte numérique sont extraits. Cette extraction permet un filtrage grossier.
Figure 2
Extraction à partir
d’un rectangle englobant
dilaté.
Figure 3
Lignes de la carte
numérique et du radar
après le suréchantillonnage.
165
