Chapitre 03
Modélisation du transport sédimentaire
78
3.2.5.2. Application du GSTA :
Le logiciel GSTA est un programme destiné à l’analyse du transport sédimentaire. Son
application est facile, il suffit d’introduire un fichier input contenant le nombre de stations,
les coordonnées géographiques et les indices granulométriques. Ce fichier est sous format
(*.dat).Le fichier output qu’on obtient, contient les coordonnées des stations avec les
directions de transport sédimentaire. (Pour plus de détaille voir l’Annexe G)
Remarque : Le logiciel GSTA exige que les données d’entrée soit sous la format (* .dat), le
logiciel surfer permet de convertir les données de format Excel (*.xls) en format (* .dat).
3.2.5.3. Exploitation des données de sortie:
Les résultats doivent être traités avec Excel, puis exploités avec le logiciel Surfer, à l’aide
de la fonction «Vecteur map», qui permet de dessiner une carte des vecteurs modélisant le
transport sédimentaire.
3.2.6. Les résultats de la modélisation du transport sédimentaire :

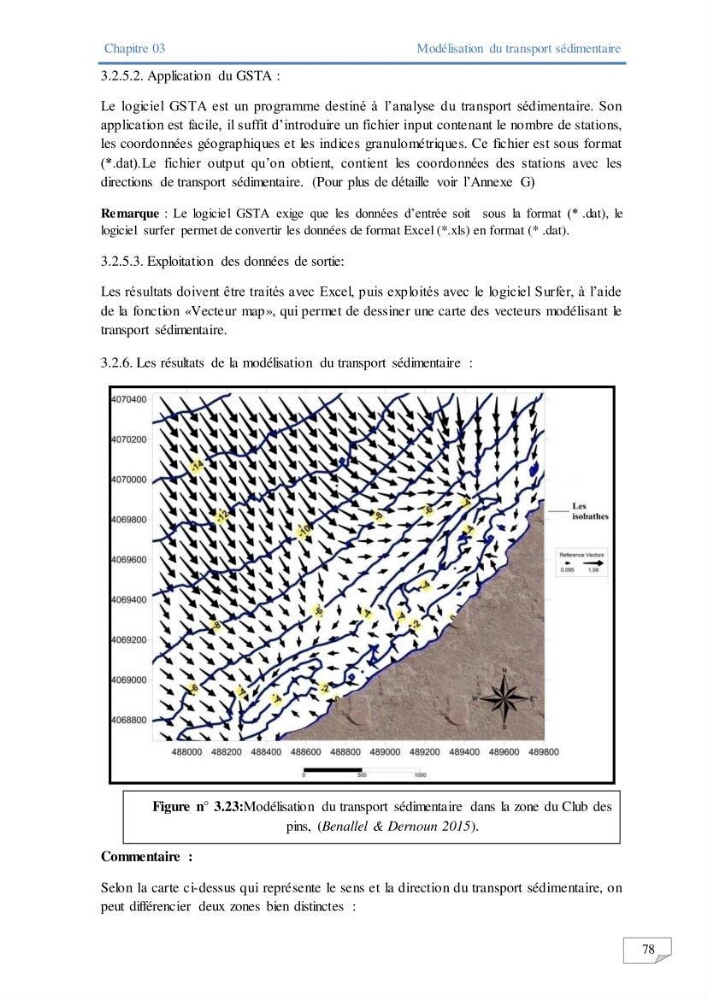

Figure n° 3.23:Modélisation du transport sédimentaire dans la zone du Club des
pins, (Benallel & Dernoun 2015).
Commentaire :
Selon la carte ci-dessus qui représente le sens et la direction du transport sédimentaire, on
peut différencier deux zones bien distinctes :
