Chapitre III : Les solutions de protection
93
 La stabilité du géo-tube :
Δ= 1,4025.
2,44 / (1,4025*5,1)
 0,34 < 1
Géo-tube stable.
Tableau n° 27: Résultats de dimensionnement du géo-tube :
Symbole
Résultat
La profondeur d’implantation
d
3m
La distance par rapport à la côte
l C
121,095m
Longueur de l’ouvrage
l
76m
La largeur de la berme
B
13,14m
Le diamètre
D
4m
La hauteur
H
2,4m
Hauteur de la houle de dimensionnement
H t
1,4m
La stabilité du géo-tube
0,34 < 1
Géo-tube stable.
Remarque :
Le géo-tube est remplit par les matériaux ayant un diamètre de 0,04mm.

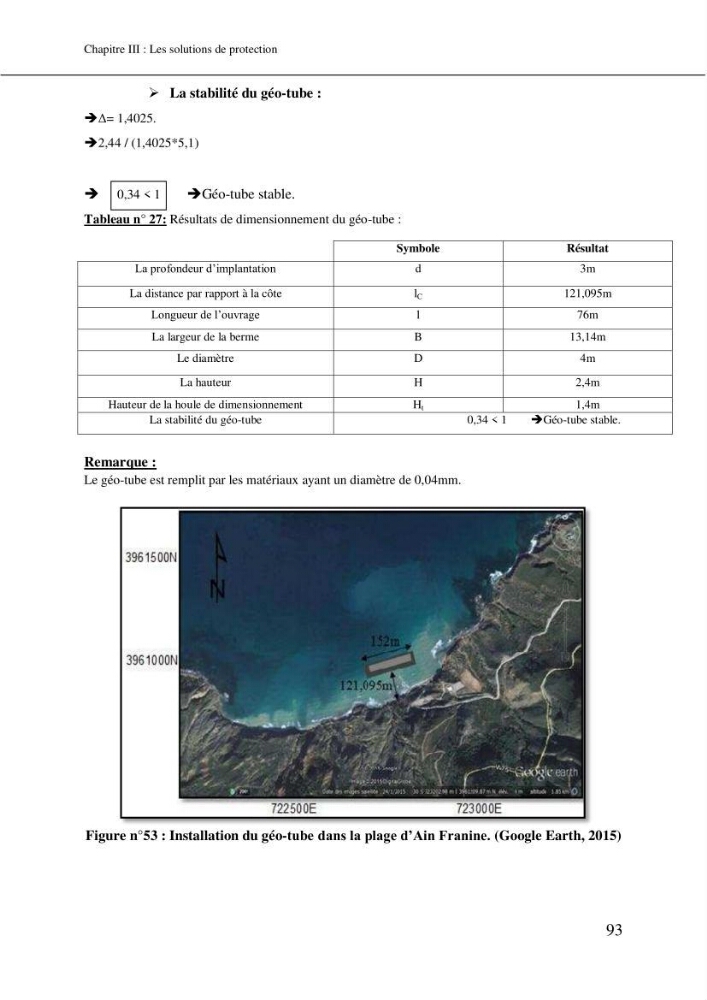

Figure n°53 : Installation du géo-tube dans la plage d’Ain Franine. (Google Earth, 2015)
