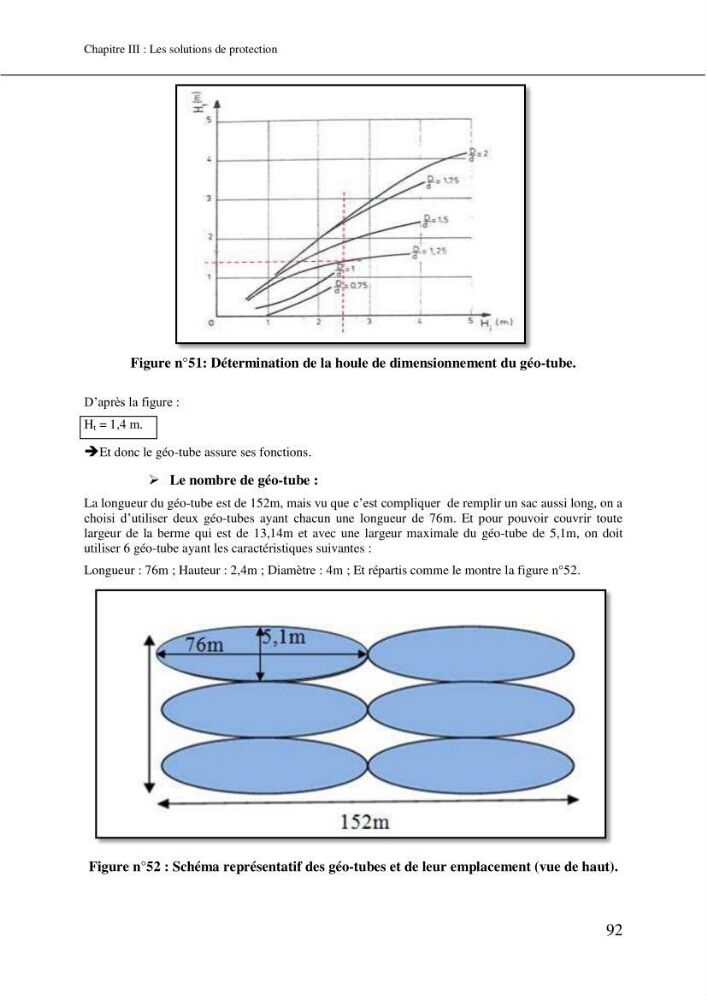

Chapitre III : Les solutions de protection
92
Figure n°51: Détermination de la houle de dimensionnement du géo-tube.
D’après la figure :
H t = 1,4 m.
Et donc le géo-tube assure ses fonctions.
 Le nombre de géo-tube :
La longueur du géo-tube est de 152m, mais vu que c’est compliquer de remplir un sac aussi long, on a
choisi d’utiliser deux géo-tubes ayant chacun une longueur de 76m. Et pour pouvoir couvrir toute
largeur de la berme qui est de 13,14m et avec une largeur maximale du géo-tube de 5,1m, on doit
utiliser 6 géo-tube ayant les caractéristiques suivantes :
Longueur : 76m ; Hauteur : 2,4m ; Diamètre : 4m ; Et répartis comme le montre la figure n°52.
Figure n°52 : Schéma représentatif des géo-tubes et de leur emplacement (vue de haut).
