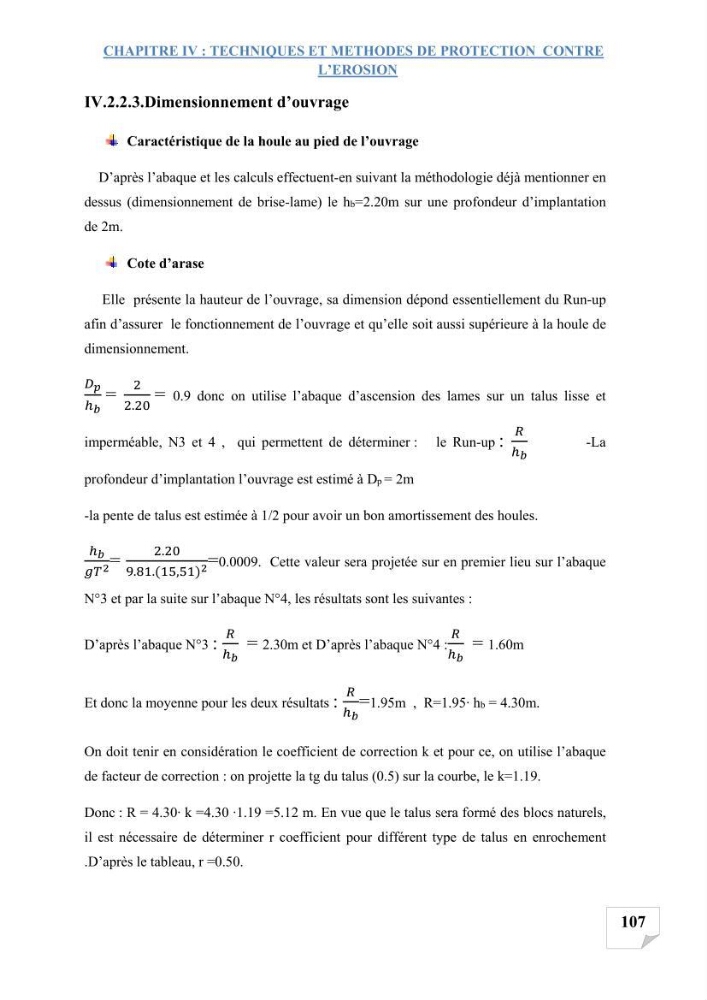

CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION

107
IV.2.2.3.Dimensionnement d’ouvrage
Caractéristique de la houle au pied de l’ouvrage
D’après l’abaque et les calculs effectuent-en suivant la méthodologie déjà mentionner en
dessus (dimensionnement de brise-lame) le hb=2.20m sur une profondeur d’implantation
de 2m.
Cote d’arase
Elle présente la hauteur de l’ouvrage, sa dimension dépond essentiellement du Run-up
afin d’assurer le fonctionnement de l’ouvrage et qu’elle soit aussi supérieure à la houle de
dimensionnement.
=
...
= 0.9 donc on utilise l’abaque d’ascension des lames sur un talus lisse et
imperméable, N3 et 4 , qui permettent de déterminer : le Run-up :
-La
profondeur d’implantation l’ouvrage est estimé à Dp = 2m
-la pente de talus est estimée à 1/2 pour avoir un bon amortissement des houles.
=
...
.......,,,, =0.0009. Cette valeur sera projetée sur en premier lieu sur l’abaque
N°3 et par la suite sur l’abaque N°4, les résultats sont les suivantes :
D’après l’abaque N°3 :
= 2.30m et D’après l’abaque N°4 :
= 1.60m
Et donc la moyenne pour les deux résultats :
=1.95m , R=1.95∙ hb = 4.30m.
On doit tenir en considération le coefficient de correction k et pour ce, on utilise l’abaque
de facteur de correction : on projette la tg du talus (0.5) sur la courbe, le k=1.19.
Donc : R = 4.30∙ k =4.30 ∙1.19 =5.12 m. En vue que le talus sera formé des blocs naturels,
il est nécessaire de déterminer r coefficient pour différent type de talus en enrochement
.D’après le tableau, r =0.50.
