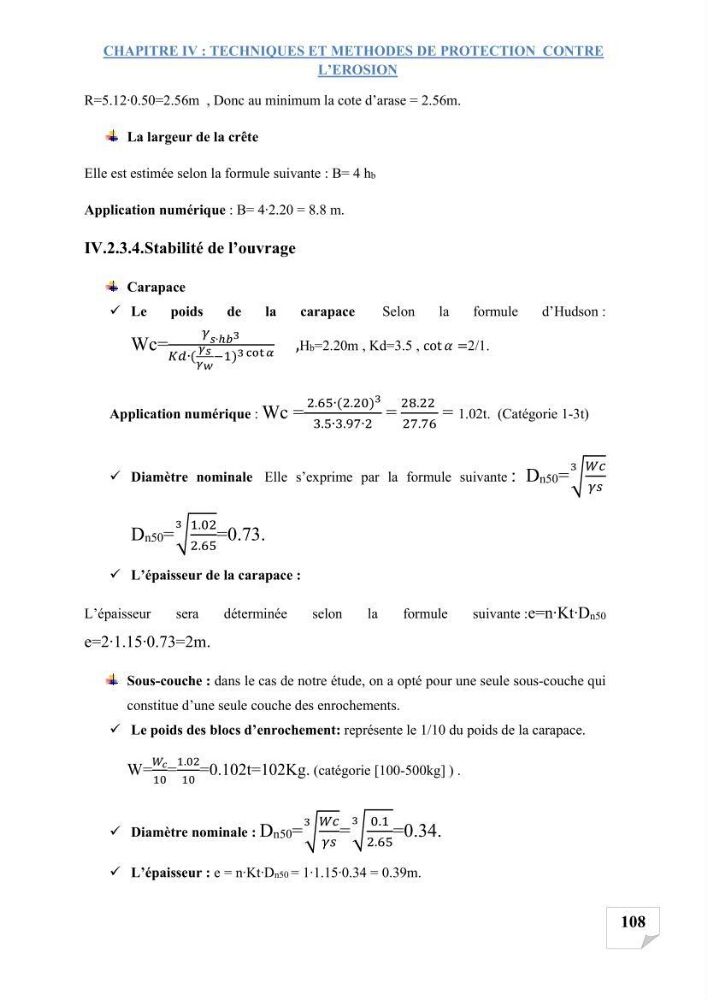

CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION

108
R=5.12∙0.50=2.56m , Donc au minimum la cote d’arase = 2.56m.
La largeur de la crête
Elle est estimée selon la formule suivante : B= 4 hb
Application numérique : B= 4∙2.20 = 8.8 m.
IV.2.3.4.Stabilité de l’ouvrage
Carapace
 Le
poids
de
la
carapace
Selon
la
formule
d’Hudson :
Wc=
∙∙∙
,Hb=2.20m , Kd=3.5 , cot t t2/1.
Application numérique : Wc =
...∙∙∙....
..∙∙...∙∙
=
...
...
= 1.02t. (Catégorie 1-3t)
 Diamètre nominale Elle s’exprime par la formule suivante : D n50 =
D n50 =
...
...
=0.73.
 L’épaisseur de la carapace :
L’épaisseur
sera
déterminée
selon
la
formule
suivante :e=n∙Kt∙D n50
e=2∙1.15∙0.73=2m.
Sous-couche : dans le cas de notre étude, on a opté pour une seule sous-couche qui
constitue d’une seule couche des enrochements.
 Le poids des blocs d’enrochement: représente le 1/10 du poids de la carapace.
W=
=
...
=0.102t=102Kg. (catégorie [100-500kg] ) .
 Diamètre nominale : D n50 =
=
..
...
=0.34.
 L’épaisseur : e = n∙Kt∙Dn50 = 1∙1.15∙0.34 = 0.39m.
