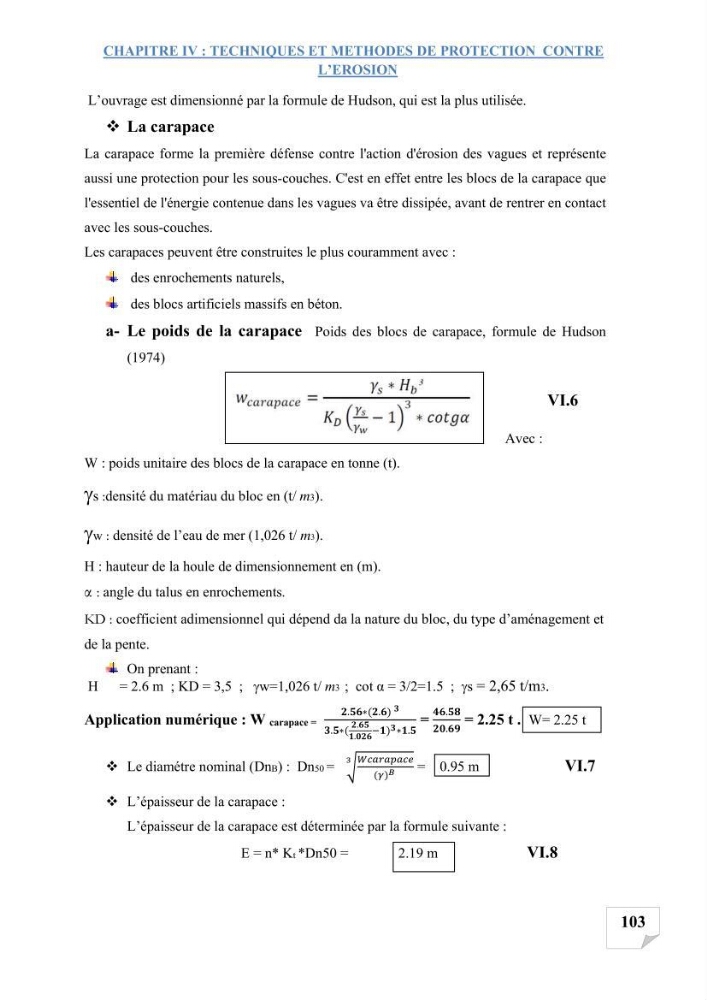

CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION

103
L’ouvrage est dimensionné par la formule de Hudson, qui est la plus utilisée.
 La carapace
La carapace forme la première défense contre l'action d'érosion des vagues et représente
aussi une protection pour les sous-couches. C'est en effet entre les blocs de la carapace que
l'essentiel de l'énergie contenue dans les vagues va être dissipée, avant de rentrer en contact
avec les sous-couches.
Les carapaces peuvent être construites le plus couramment avec :
des enrochements naturels,
des blocs artificiels massifs en béton.
a- Le poids de la carapace Poids des blocs de carapace, formule de Hudson
(1974)
Avec :
W : poids unitaire des blocs de la carapace en tonne (t).
s:densité du matériau du bloc en (t/ m3).
w: densité de l’eau de mer (1,026 t/ m3).
H : hauteur de la houle de dimensionnement en (m).
α : angle du talus en enrochements.
KD : coefficient adimensionnel qui dépend da la nature du bloc, du type d’aménagement et
de la pente.
On prenant :
H
= 2.6 m ; KD = 3,5 ; w=1,026 t/ m3 ; cot α = 3/2=1.5 ; s = 2,65 t/m3.
Application numérique : W carapace =
..∗∗
...
....
∗∗..
=
...
...
= 2.25 t . W= 2.25 t
 Le diamétre nominal (DnB) : Dn50 =
= 0.95 m
VI.7
 L’épaisseur de la carapace :
L’épaisseur de la carapace est déterminée par la formule suivante :
E = n* Kt *Dn50 =
2.19 m
VI.8
VI.6
