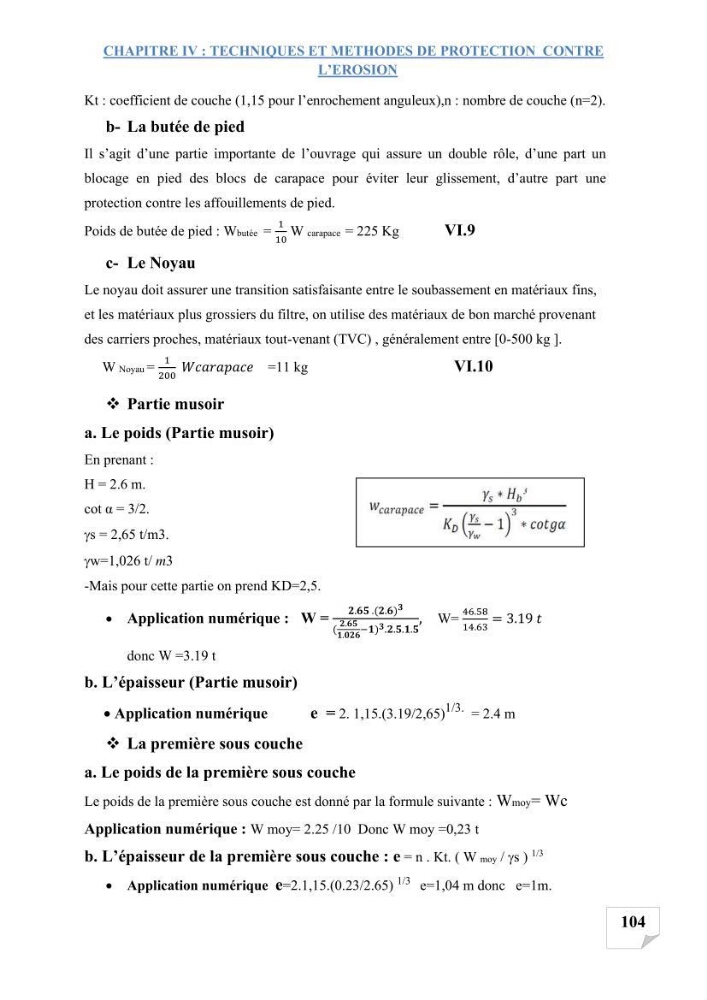

CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION

104
Kt : coefficient de couche (1,15 pour l’enrochement anguleux),n : nombre de couche (n=2).
b- La butée de pied
Il s’agit d’une partie importante de l’ouvrage qui assure un double rôle, d’une part un
blocage en pied des blocs de carapace pour éviter leur glissement, d’autre part une
protection contre les affouillements de pied.
Poids de butée de pied : Wbutée =
W carapace = 225 Kg
VI.9
c- Le Noyau
Le noyau doit assurer une transition satisfaisante entre le soubassement en matériaux fins,
et les matériaux plus grossiers du filtre, on utilise des matériaux de bon marché provenant
des carriers proches, matériaux tout-venant (TVC) , généralement entre [0-500 kg ].
W Noyau =
=11 kg
VI.10
 Partie musoir
a. Le poids (Partie musoir)
En prenant :
H = 2.6 m.
cot α = 3/2.
s = 2,65 t/m3.
w=1,026 t/ m3
-Mais pour cette partie on prend KD=2,5.
 Application numérique : W =
...
....
........
, W=
...
...
3.19
donc W =3.19 t
b. L’épaisseur (Partie musoir)
Application numérique
e = 2. 1,15.(3.19/2,65)
1/3.
= 2.4 m
 La première sous couche
a. Le poids de la première sous couche
Le poids de la première sous couche est donné par la formule suivante : Wmoy= Wc
Application numérique : W moy= 2.25 /10Donc W moy =0,23 t
b. L’épaisseur de la première sous couche : e = n . Kt. ( W moy / s )
1/3
 Application numérique e=2.1,15.(0.23/2.65)
1/3
e=1,04 m donc e=1m.
