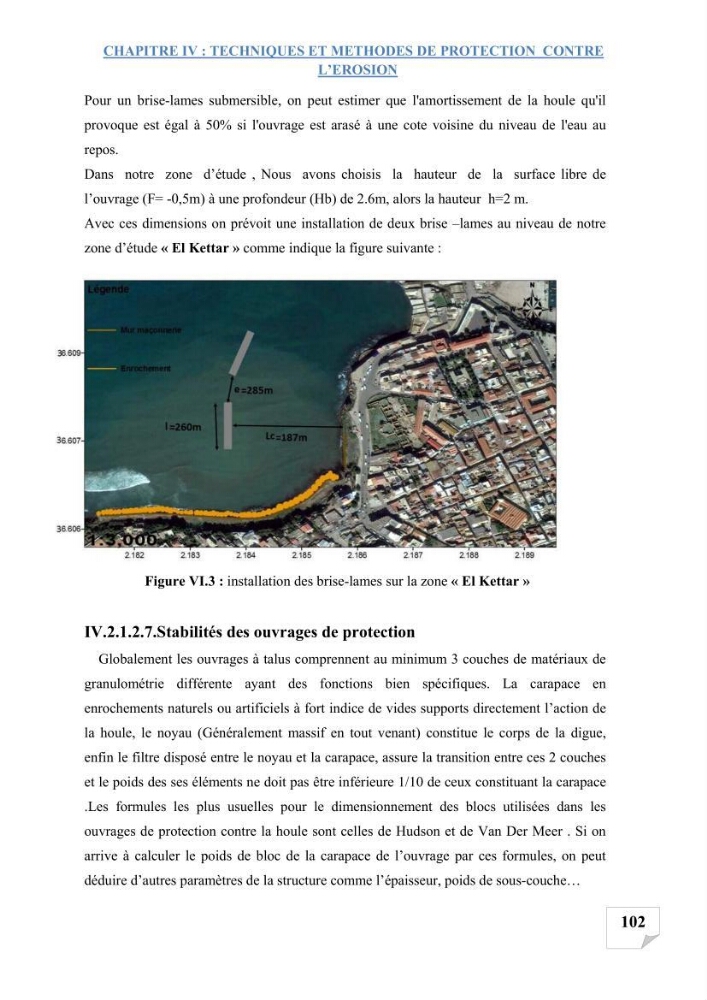

CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION
102
Pour un brise-lames submersible, on peut estimer que l'amortissement de la houle qu'il
provoque est égal à 50% si l'ouvrage est arasé à une cote voisine du niveau de l'eau au
repos.
Dans notre zone d’étude , Nous avons choisis la hauteur de la surface libre de
l’ouvrage (F= -0,5m) à une profondeur (Hb) de 2.6m, alors la hauteur h=2 m.
Avec ces dimensions on prévoit une installation de deux brise –lames au niveau de notre
zone d’étude « El Kettar » comme indique la figure suivante :
Figure VI.3 : installation des brise-lames sur la zone « El Kettar »
IV.2.1.2.7.Stabilités des ouvrages de protection
Globalement les ouvrages à talus comprennent au minimum 3 couches de matériaux de
granulométrie différente ayant des fonctions bien spécifiques. La carapace en
enrochements naturels ou artificiels à fort indice de vides supports directement l’action de
la houle, le noyau (Généralement massif en tout venant) constitue le corps de la digue,
enfin le filtre disposé entre le noyau et la carapace, assure la transition entre ces 2 couches
et le poids des ses éléments ne doit pas être inférieure 1/10 de ceux constituant la carapace
.Les formules les plus usuelles pour le dimensionnement des blocs utilisées dans les
ouvrages de protection contre la houle sont celles de Hudson et de Van Der Meer . Si on
arrive à calculer le poids de bloc de la carapace de l’ouvrage par ces formules, on peut
déduire d’autres paramètres de la structure comme l’épaisseur, poids de sous-couche…
