CHAPITRE IV Modélisation de la solution d’aménagement
PARITE I Modélisation numérique
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
77

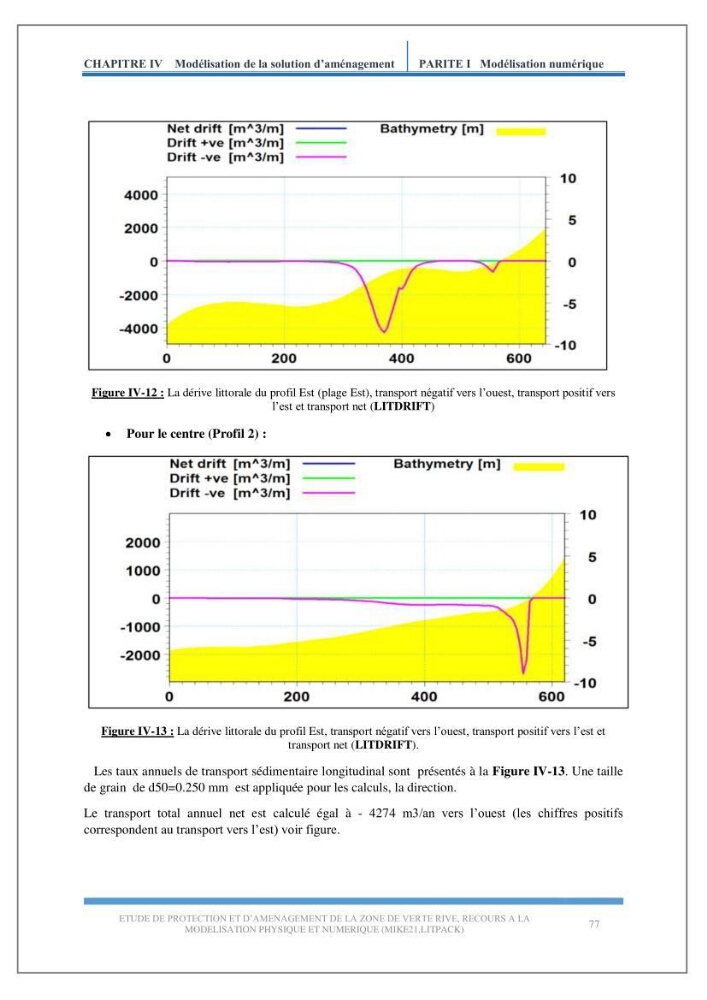

Figure IV-12 : La dérive littorale du profil Est (plage Est), transport négatif vers l’ouest, transport positif vers
l’est et transport net (LITDRIFT)
Pour le centre (Profil 2) :
Figure IV-13 : La dérive littorale du profil Est, transport négatif vers l’ouest, transport positif vers l’est et
transport net (LITDRIFT).
Les taux annuels de transport sédimentaire longitudinal sont présentés à la Figure IV-13. Une taille
de grain de d50=0.250 mm est appliquée pour les calculs, la direction.
Le transport total annuel net est calculé égal à - 4274 m3/an vers l’ouest (les chiffres positifs
correspondent au transport vers l’est) voir figure.
