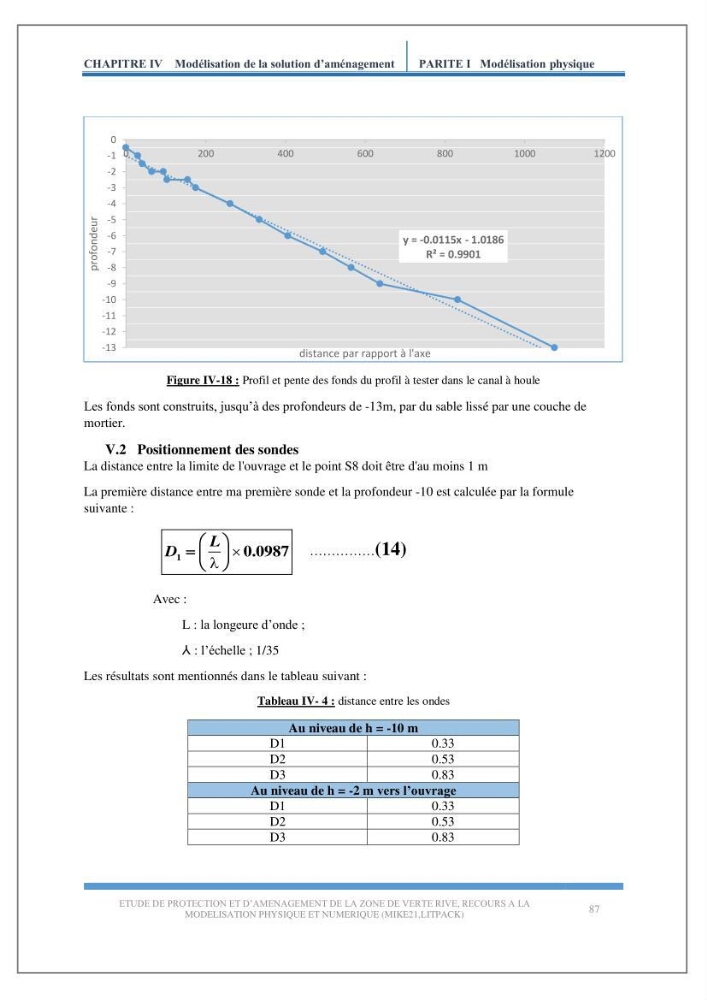

Figure IV-18 : Profil et pente des fonds du profil à tester dans le canal à houle
Les fonds sont construits, jusqu’à des profondeurs de -13m, par du sable lissé par une couche de
mortier.
V.2 Positionnement des sondes
La distance entre la limite de l'ouvrage et le point S8 doit être d'au moins 1 m
La première distance entre ma première sonde et la profondeur -10 est calculée par la formule
suivante :
1
0.0987
L
D

 



……………(14)
Avec :
L : la longeure d’onde ;
⅄ : l’échelle ; 1/35
Les résultats sont mentionnés dans le tableau suivant :
Tableau IV- 4 : distance entre les ondes
Au niveau de h = -10 m
D1
0.33
D2
0.53
D3
0.83
Au niveau de h = -2 m vers l’ouvrage
D1
0.33
D2
0.53
D3
0.83
y = -0.0115x - 1.0186
R² = 0.9901
-13
-12
-11
-10
-9
-8
-7
-6
-5
-4
-3
-2
-1
0
0
200
400
600
800
1000
1200
profondeur
distance par rapport à l'axe
