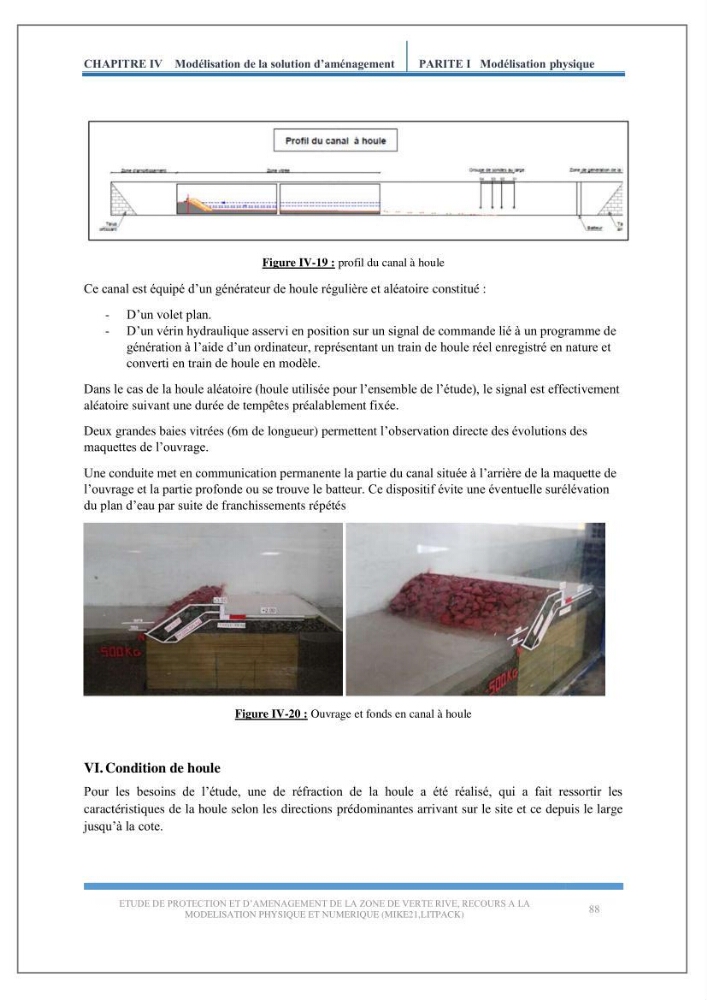

Figure IV-19 : profil du canal à houle
Ce canal est équipé d’un générateur de houle régulière et aléatoire constitué :
- D’un volet plan.
- D’un vérin hydraulique asservi en position sur un signal de commande lié à un programme de
génération à l’aide d’un ordinateur, représentant un train de houle réel enregistré en nature et
converti en train de houle en modèle.
Dans le cas de la houle aléatoire (houle utilisée pour l’ensemble de l’étude), le signal est effectivement
aléatoire suivant une durée de tempêtes préalablement fixée.
Deux grandes baies vitrées (6m de longueur) permettent l’observation directe des évolutions des
maquettes de l’ouvrage.
Une conduite met en communication permanente la partie du canal située à l’arrière de la maquette de
l’ouvrage et la partie profonde ou se trouve le batteur. Ce dispositif évite une éventuelle surélévation
du plan d’eau par suite de franchissements répétés
Figure IV-20 : Ouvrage et fonds en canal à houle
VI. Condition de houle
Pour les besoins de l’étude, une de réfraction de la houle a été réalisé, qui a fait ressortir les
caractéristiques de la houle selon les directions prédominantes arrivant sur le site et ce depuis le large
jusqu’à la cote.
