CHAPITRE IV Modélisation de la solution d’aménagement
PARITE I Modélisation physique
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
85

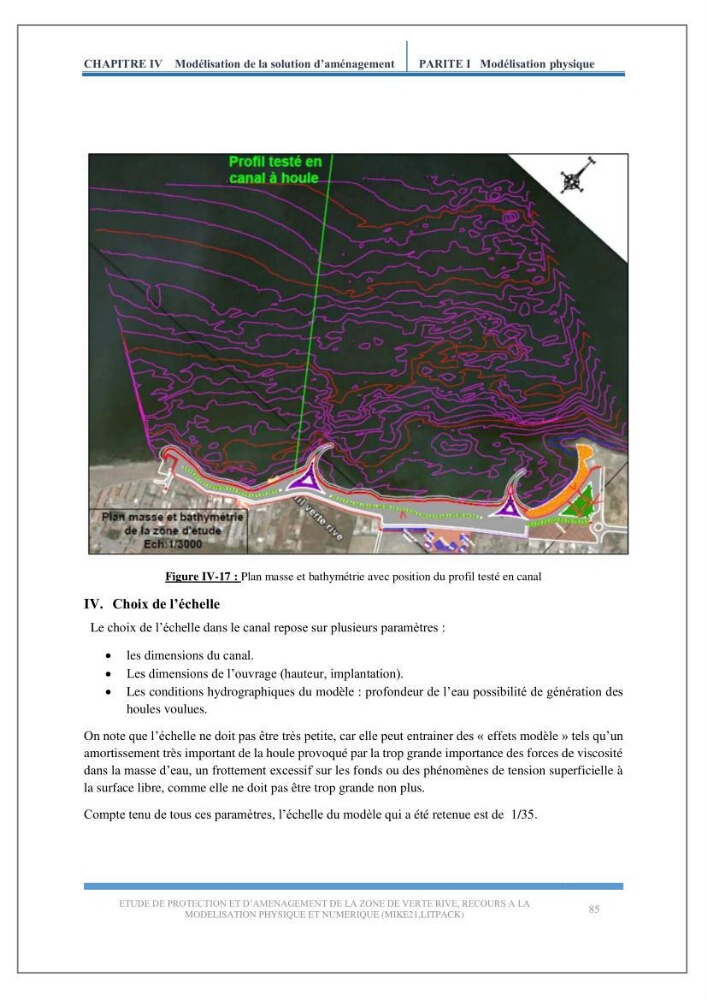

Figure IV-17 : Plan masse et bathymétrie avec position du profil testé en canal
IV. Choix de l’échelle
Le choix de l’échelle dans le canal repose sur plusieurs paramètres :
 les dimensions du canal.
 Les dimensions de l’ouvrage (hauteur, implantation).
 Les conditions hydrographiques du modèle : profondeur de l’eau possibilité de génération des
houles voulues.
On note que l’échelle ne doit pas être très petite, car elle peut entrainer des « effets modèle » tels qu’un
amortissement très important de la houle provoqué par la trop grande importance des forces de viscosité
dans la masse d’eau, un frottement excessif sur les fonds ou des phénomènes de tension superficielle à
la surface libre, comme elle ne doit pas être trop grande non plus.
Compte tenu de tous ces paramètres, l’échelle du modèle qui a été retenue est de 1/35.
