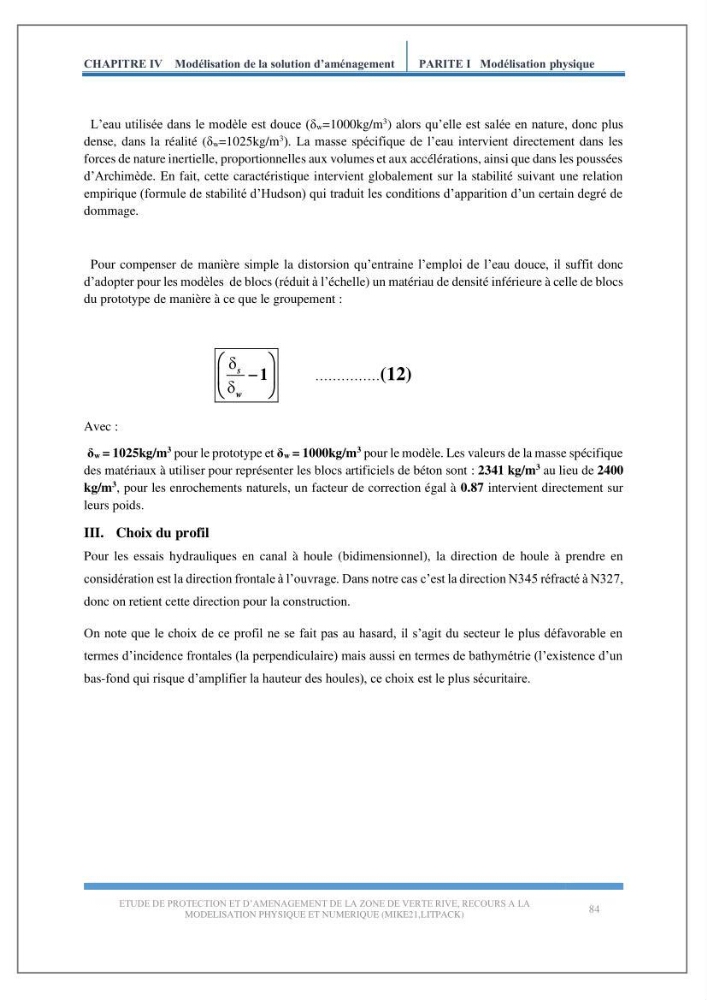

CHAPITRE IV Modélisation de la solution d’aménagement
PARITE I Modélisation physique
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
84
L’eau utilisée dans le modèle est douce (δw=1000kg/m
3 ) alors qu’elle est salée en nature, donc plus
dense, dans la réalité (δw=1025kg/m
3
). La masse spécifique de l’eau intervient directement dans les
forces de nature inertielle, proportionnelles aux volumes et aux accélérations, ainsi que dans les poussées
d’Archimède. En fait, cette caractéristique intervient globalement sur la stabilité suivant une relation
empirique (formule de stabilité d’Hudson) qui traduit les conditions d’apparition d’un certain degré de
dommage.
Pour compenser de manière simple la distorsion qu’entraine l’emploi de l’eau douce, il suffit donc
d’adopter pour les modèles de blocs (réduit à l’échelle) un matériau de densité inférieure à celle de blocs
du prototype de manière à ce que le groupement :
1
s
w
……………(12)
Avec :
δ w = 1025kg/m
3 pour le prototype et δ w = 1000kg/m
3 pour le modèle. Les valeurs de la masse spécifique
des matériaux à utiliser pour représenter les blocs artificiels de béton sont : 2341 kg/m
3 au lieu de 2400
kg/m
3 , pour les enrochements naturels, un facteur de correction égal à 0.87 intervient directement sur
leurs poids.
III. Choix du profil
Pour les essais hydrauliques en canal à houle (bidimensionnel), la direction de houle à prendre en
considération est la direction frontale à l’ouvrage. Dans notre cas c’est la direction N345 réfracté à N327,
donc on retient cette direction pour la construction.
On note que le choix de ce profil ne se fait pas au hasard, il s’agit du secteur le plus défavorable en
termes d’incidence frontales (la perpendiculaire) mais aussi en termes de bathymétrie (l’existence d’un
bas-fond qui risque d’amplifier la hauteur des houles), ce choix est le plus sécuritaire.
