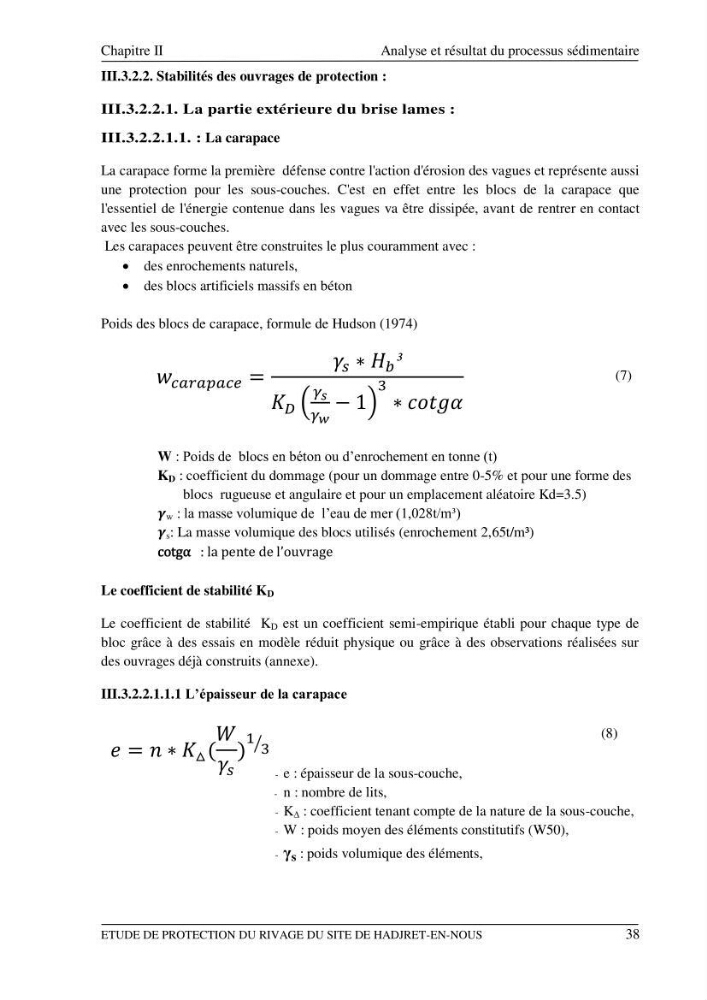

III.3.2.2. Stabilités des ouvrages de protection :
III.3.2.2.1. La partie extérieure du brise lames :
III.3.2.2.1.1. : La carapace
La carapace forme la première défense contre l'action d'érosion des vagues et représente aussi
une protection pour les sous-couches. C'est en effet entre les blocs de la carapace que
l'essentiel de l'énergie contenue dans les vagues va être dissipée, avant de rentrer en contact
avec les sous-couches.
Les carapaces peuvent être construites le plus couramment avec :
 des enrochements naturels,
 des blocs artificiels massifs en béton
Poids des blocs de carapace, formule de Hudson (1974)
Le coefficient de stabilité K D
Le coefficient de stabilité K D est un coefficient semi-empirique établi pour chaque type de
bloc grâce à des essais en modèle réduit physique ou grâce à des observations réalisées sur
des ouvrages déjà construits (annexe).
III.3.2.2.1.1.1 L’épaisseur de la carapace
⁄
- e : épaisseur de la sous-couche,
- n : nombre de lits,
- K ∆ : coefficient tenant compte de la nature de la sous-couche,
- W : poids moyen des éléments constitutifs (W50),
- γ s : poids volumique des éléments,
(8)
(
)
W : Poids de blocs en béton ou d’enrochement en tonne (t)
K D : coefficient du dommage (pour un dommage entre 0-5% et pour une forme des
blocs rugueuse et angulaire et pour un emplacement aléatoire Kd=3.5)
𝜸 w : la masse volumique de l’eau de mer (1,028t/m³)
𝜸 s : La masse volumique des blocs utilisés (enrochement 2,65t/m³)
cot α : la pe te de l’ouvra e
(7)
