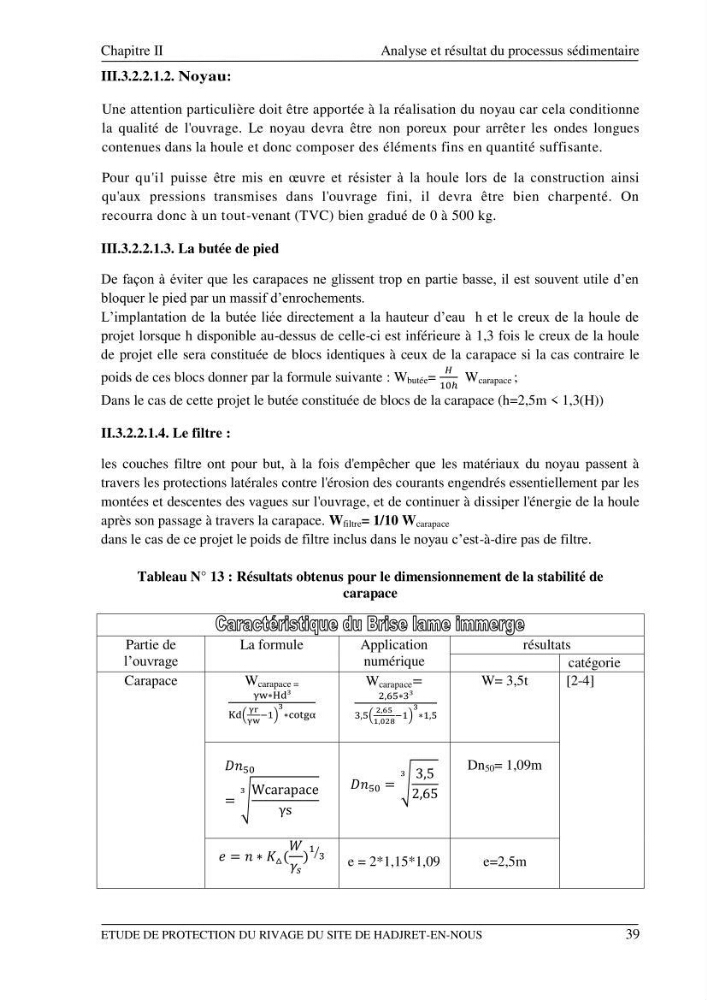

Chapitre II
Analyse et résultat du processus sédimentaire
ETUDE DE PROTECTION DU RIVAGE DU SITE DE HADJRET-EN-NOUS
39
III.3.2.2.1.2. Noyau:
Une attention particulière doit être apportée à la réalisation du noyau car cela conditionne
la qualité de l'ouvrage. Le noyau devra être non poreux pour arrêter les ondes longues
contenues dans la houle et donc composer des éléments fins en quantité suffisante.
Pour qu'il puisse être mis en œuvre et résister à la houle lors de la construction ainsi
qu'aux pressions transmises dans l'ouvrage fini, il devra être bien charpenté. On
recourra donc à un tout-venant (TVC) bien gradué de 0 à 500 kg.
III.3.2.2.1.3. La butée de pied
De façon à éviter que les carapaces ne glissent trop en partie basse, il est souvent utile d’en
bloquer le pied par un massif d’enrochements.
L’implantation de la butée liée directement a la hauteur d’eau h et le creux de la houle de
projet lorsque h disponible au-dessus de celle-ci est inférieure à 1,3 fois le creux de la houle
de projet elle sera constituée de blocs identiques à ceux de la carapace si la cas contraire le
poids de ces blocs donner par la formule suivante : W butée =
W carapace ;
Dans le cas de cette projet le butée constituée de blocs de la carapace (h=2,5m < 1,3(H))
II.3.2.2.1.4. Le filtre :
les couches filtre ont pour but, à la fois d'empêcher que les matériaux du noyau passent à
travers les protections latérales contre l'érosion des courants engendrés essentiellement par les
montées et descentes des vagues sur l'ouvrage, et de continuer à dissiper l'énergie de la houle
après son passage à travers la carapace. W filtre = 1/10 W carapace
dans le cas de ce projet le poids de filtre inclus dans le noyau c’est-à-dire pas de filtre.
Partie de
l’ouvrage
La formule
Application
numérique
résultats
catégorie
Carapace
W carapace =
(
)
W carapace
(
)
W= 3,5t
[2-4]
√
carapace
√
Dn 50 = 1,09m
⁄
e = 2*1,15*1,09
e=2,5m
Tableau N° 13 : Résultats obtenus pour le dimensionnement de la stabilité de
carapace
