Chapitre II
Analyse et résultat du processus sédimentaire

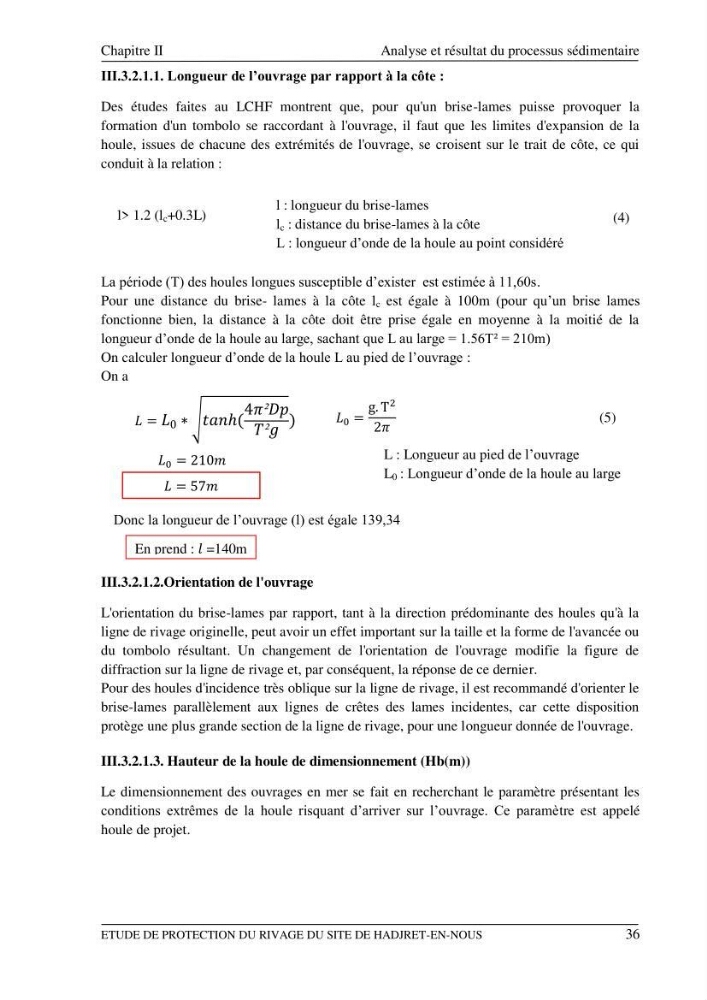

ETUDE DE PROTECTION DU RIVAGE DU SITE DE HADJRET-EN-NOUS
36
III.3.2.1.1. Longueur de l’ouvrage par rapport à la côte :
Des études faites au LCHF montrent que, pour qu'un brise-lames puisse provoquer la
formation d'un tombolo se raccordant à l'ouvrage, il faut que les limites d'expansion de la
houle, issues de chacune des extrémités de l'ouvrage, se croisent sur le trait de côte, ce qui
conduit à la relation :
La période (T) des houles longues susceptible d’exister est estimée à 11,60s.
Pour une distance du brise- lames à la côte l c est égale à 100m (pour qu’un brise lames
fonctionne bien, la distance à la côte doit être prise égale en moyenne à la moitié de la
longueur d’onde de la houle au large, sachant que L au large = 1.56T² = 210m)
On calculer longueur d’onde de la houle L au pied de l’ouvrage :
On a
III.3.2.1.2.Orientation de l'ouvrage
L'orientation du brise-lames par rapport, tant à la direction prédominante des houles qu'à la
ligne de rivage originelle, peut avoir un effet important sur la taille et la forme de l'avancée ou
du tombolo résultant. Un changement de l'orientation de l'ouvrage modifie la figure de
diffraction sur la ligne de rivage et, par conséquent, la réponse de ce dernier.
Pour des houles d'incidence très oblique sur la ligne de rivage, il est recommandé d'orienter le
brise-lames parallèlement aux lignes de crêtes des lames incidentes, car cette disposition
protège une plus grande section de la ligne de rivage, pour une longueur donnée de l'ouvrage.
III.3.2.1.3. Hauteur de la houle de dimensionnement (Hb(m))
Le dimensionnement des ouvrages en mer se fait en recherchant le paramètre présentant les
conditions extrêmes de la houle risquant d’arriver sur l’ouvrage. Ce paramètre est appelé
houle de projet.
√
Donc la longueur de l’ouvrage (l) est égale 139,34
En prend : =140m
L : Longueur au pied de l’ouvrage
L 0 : Longueur d’onde de la houle au large
(5)
l> 1.2 (l c +0.3L)
l : longueur du brise-lames
l c : distance du brise-lames à la côte
L : longueur d’onde de la houle au point considéré
(4)
