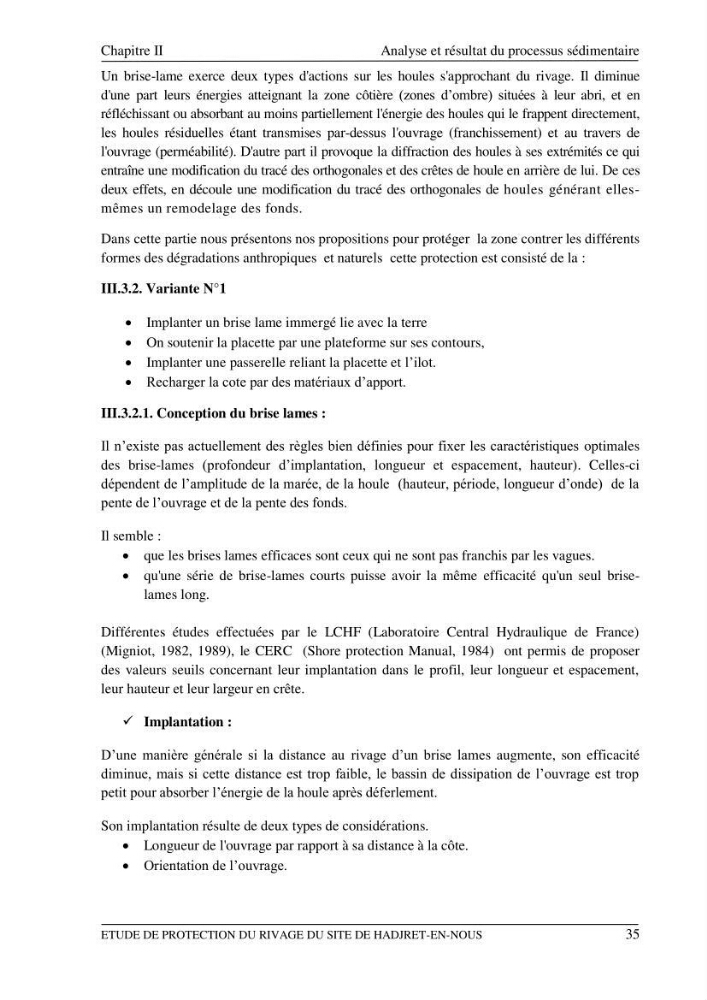

Chapitre II
Analyse et résultat du processus sédimentaire
ETUDE DE PROTECTION DU RIVAGE DU SITE DE HADJRET-EN-NOUS
35
Un brise-lame exerce deux types d'actions sur les houles s'approchant du rivage. Il diminue
d'une part leurs énergies atteignant la zone côtière (zones d’ombre) situées à leur abri, et en
réfléchissant ou absorbant au moins partiellement l'énergie des houles qui le frappent directement,
les houles résiduelles étant transmises par-dessus l'ouvrage (franchissement) et au travers de
l'ouvrage (perméabilité). D'autre part il provoque la diffraction des houles à ses extrémités ce qui
entraîne une modification du tracé des orthogonales et des crêtes de houle en arrière de lui. De ces
deux effets, en découle une modification du tracé des orthogonales de houles générant ellesmêmes un remodelage des fonds.
Dans cette partie nous présentons nos propositions pour protéger la zone contrer les différents
formes des dégradations anthropiques et naturels cette protection est consisté de la :
III.3.2. Variante N°1
Implanter un brise lame immergé lie avec la terre
On soutenir la placette par une plateforme sur ses contours,
Implanter une passerelle reliant la placette et l’ilot.
Recharger la cote par des matériaux d’apport.
III.3.2.1. Conception du brise lames :
Il n’existe pas actuellement des règles bien définies pour fixer les caractéristiques optimales
des brise-lames (profondeur d’implantation, longueur et espacement, hauteur). Celles-ci
dépendent de l’amplitude de la marée, de la houle (hauteur, période, longueur d’onde) de la
pente de l’ouvrage et de la pente des fonds.
Il semble :
que les brises lames efficaces sont ceux qui ne sont pas franchis par les vagues.
qu'une série de brise-lames courts puisse avoir la même efficacité qu'un seul briselames long.
Différentes études effectuées par le LCHF (Laboratoire Central Hydraulique de France)
(Migniot, 1982, 1989), le CERC (Shore protection Manual, 1984) ont permis de proposer
des valeurs seuils concernant leur implantation dans le profil, leur longueur et espacement,
leur hauteur et leur largeur en crête.
Implantation :
D’une manière générale si la distance au rivage d’un brise lames augmente, son efficacité
diminue, mais si cette distance est trop faible, le bassin de dissipation de l’ouvrage est trop
petit pour absorber l’énergie de la houle après déferlement.
Son implantation résulte de deux types de considérations.
Longueur de l'ouvrage par rapport à sa distance à la côte.
Orientation de l’ouvrage.
