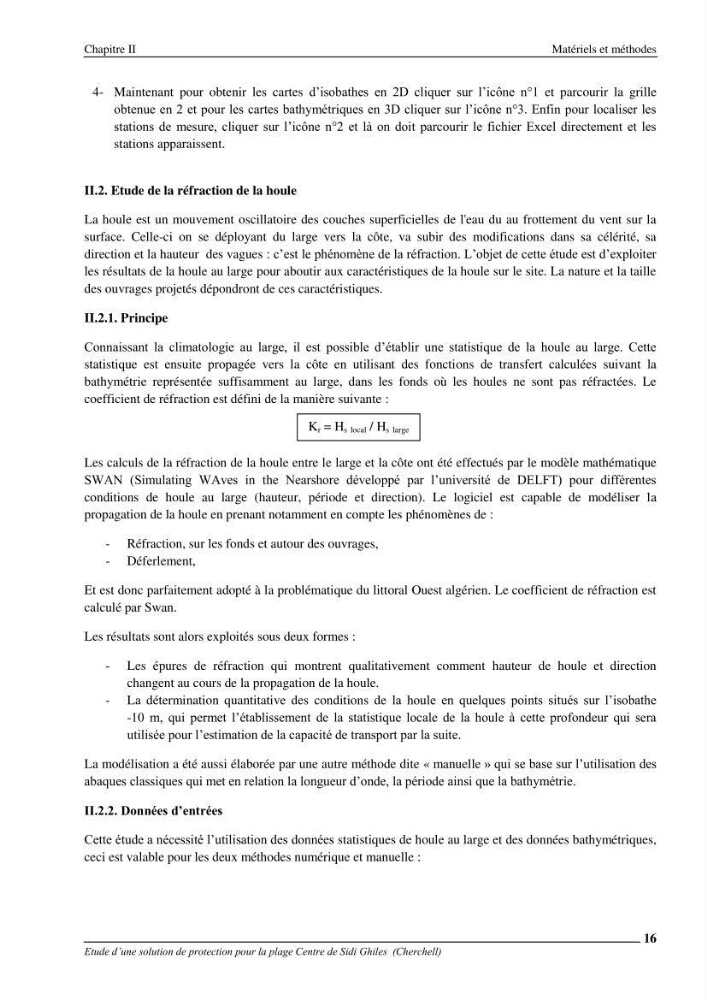

Chapitre II
Matériels et méthodes
16
Etude d’une solution de protection pour la plage Centre de Sidi Ghiles (Cherchell)
4- Maintenant pour obtenir les cartes d’isobathes en 2D cliquer sur l’icône n°1 et parcourir la grille
obtenue en 2 et pour les cartes bathymétriques en 3D cliquer sur l’icône n°3. Enfin pour localiser les
stations de mesure, cliquer sur l’icône n°2 et là on doit parcourir le fichier Excel directement et les
stations apparaissent.
II.2. Etude de la réfraction de la houle
La houle est un mouvement oscillatoire des couches superficielles de l'eau du au frottement du vent sur la
surface. Celle-ci on se déployant du large vers la côte, va subir des modifications dans sa célérité, sa
direction et la hauteur des vagues : c’est le phénomène de la réfraction. L’objet de cette étude est d’exploiter
les résultats de la houle au large pour aboutir aux caractéristiques de la houle sur le site. La nature et la taille
des ouvrages projetés dépondront de ces caractéristiques.
II.2.1. Principe
Connaissant la climatologie au large, il est possible d’établir une statistique de la houle au large. Cette
statistique est ensuite propagée vers la côte en utilisant des fonctions de transfert calculées suivant la
bathymétrie représentée suffisamment au large, dans les fonds où les houles ne sont pas réfractées. Le
coefficient de réfraction est défini de la manière suivante :
Les calculs de la réfraction de la houle entre le large et la côte ont été effectués par le modèle mathématique
SWAN (Simulating WAves in the Nearshore développé par l’université de DELFT) pour différentes
conditions de houle au large (hauteur, période et direction). Le logiciel est capable de modéliser la
propagation de la houle en prenant notamment en compte les phénomènes de :
- Réfraction, sur les fonds et autour des ouvrages,
- Déferlement,
Et est donc parfaitement adopté à la problématique du littoral Ouest algérien. Le coefficient de réfraction est
calculé par Swan.
Les résultats sont alors exploités sous deux formes :
- Les épures de réfraction qui montrent qualitativement comment hauteur de houle et direction
changent au cours de la propagation de la houle.
- La détermination quantitative des conditions de la houle en quelques points situés sur l’isobathe
-10 m, qui permet l’établissement de la statistique locale de la houle à cette profondeur qui sera
utilisée pour l’estimation de la capacité de transport par la suite.
La modélisation a été aussi élaborée par une autre méthode dite « manuelle » qui se base sur l’utilisation des
abaques classiques qui met en relation la longueur d’onde, la période ainsi que la bathymétrie.
II.2.2. Données d’entrées
Cette étude a nécessité l’utilisation des données statistiques de houle au large et des données bathymétriques,
ceci est valable pour les deux méthodes numérique et manuelle :
K r = H s local / H s large
