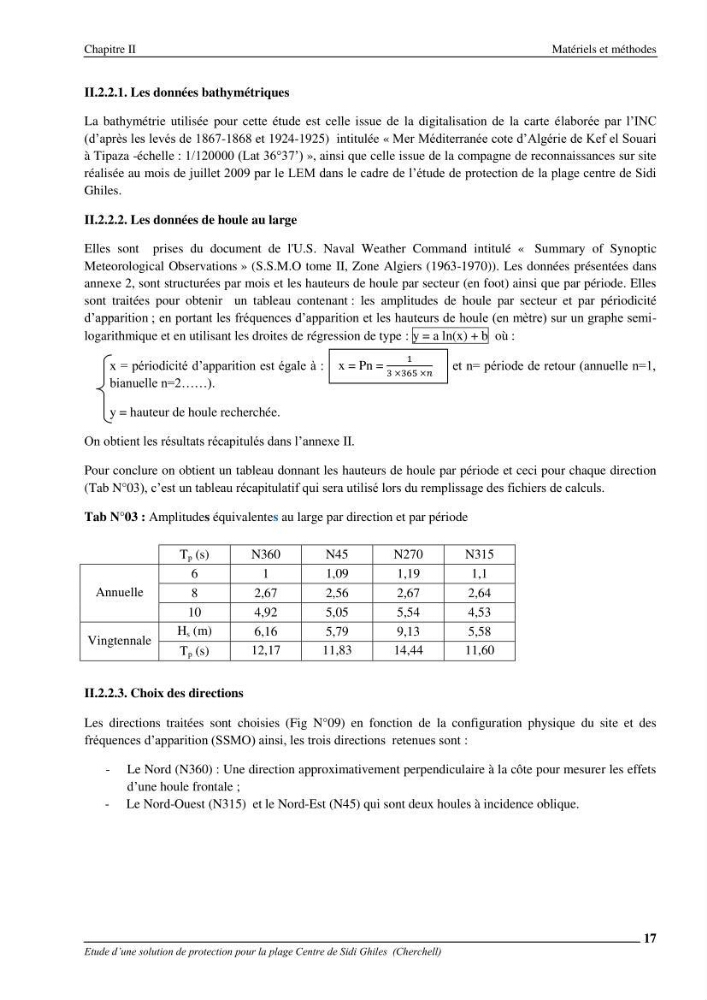

Chapitre II
Matériels et méthodes
17
Etude d’une solution de protection pour la plage Centre de Sidi Ghiles (Cherchell)
II.2.2.1. Les données bathymétriques
La bathymétrie utilisée pour cette étude est celle issue de la digitalisation de la carte élaborée par l’INC
(d’après les levés de 1867-1868 et 1924-1925) intitulée « Mer Méditerranée cote d’Algérie de Kef el Souari
à Tipaza -échelle : 1/120000 (Lat 36°37’) », ainsi que celle issue de la compagne de reconnaissances sur site
réalisée au mois de juillet 2009 par le LEM dans le cadre de l’étude de protection de la plage centre de Sidi
Ghiles.
II.2.2.2. Les données de houle au large
Elles sont prises du document de l'U.S. Naval Weather Command intitulé « Summary of Synoptic
Meteorological Observations » (S.S.M.O tome II, Zone Algiers (1963-1970)). Les données présentées dans
annexe 2, sont structurées par mois et les hauteurs de houle par secteur (en foot) ainsi que par période. Elles
sont traitées pour obtenir un tableau contenant : les amplitudes de houle par secteur et par périodicité
d’apparition ; en portant les fréquences d’apparition et les hauteurs de houle (en mètre) sur un graphe semilogarithmique et en utilisant les droites de régression de type : y = a ln(x) + b où :
x = périodicité d’apparition est égale à :
et n= période de retour (annuelle n=1,
bianuelle n=2……).
y = hauteur de houle recherchée.
On obtient les résultats récapitulés dans l’annexe II.
Pour conclure on obtient un tableau donnant les hauteurs de houle par période et ceci pour chaque direction
(Tab N°03), c’est un tableau récapitulatif qui sera utilisé lors du remplissage des fichiers de calculs.
Tab N°03 : Amplitudes équivalentes au large par direction et par période
II.2.2.3. Choix des directions
Les directions traitées sont choisies (Fig N°09) en fonction de la configuration physique du site et des
fréquences d’apparition (SSMO) ainsi, les trois directions retenues sont :
- Le Nord (N360) : Une direction approximativement perpendiculaire à la côte pour mesurer les effets
d’une houle frontale ;
- Le Nord-Ouest (N315) et le Nord-Est (N45) qui sont deux houles à incidence oblique.
T p (s)
N360
N45
N270
N315
Annuelle
6
1
1,09
1,19
1,1
8
2,67
2,56
2,67
2,64
10
4,92
5,05
5,54
4,53
Vingtennale
H s (m)
6,16
5,79
9,13
5,58
T p (s)
12,17
11,83
14,44
11,60
x = Pn =
