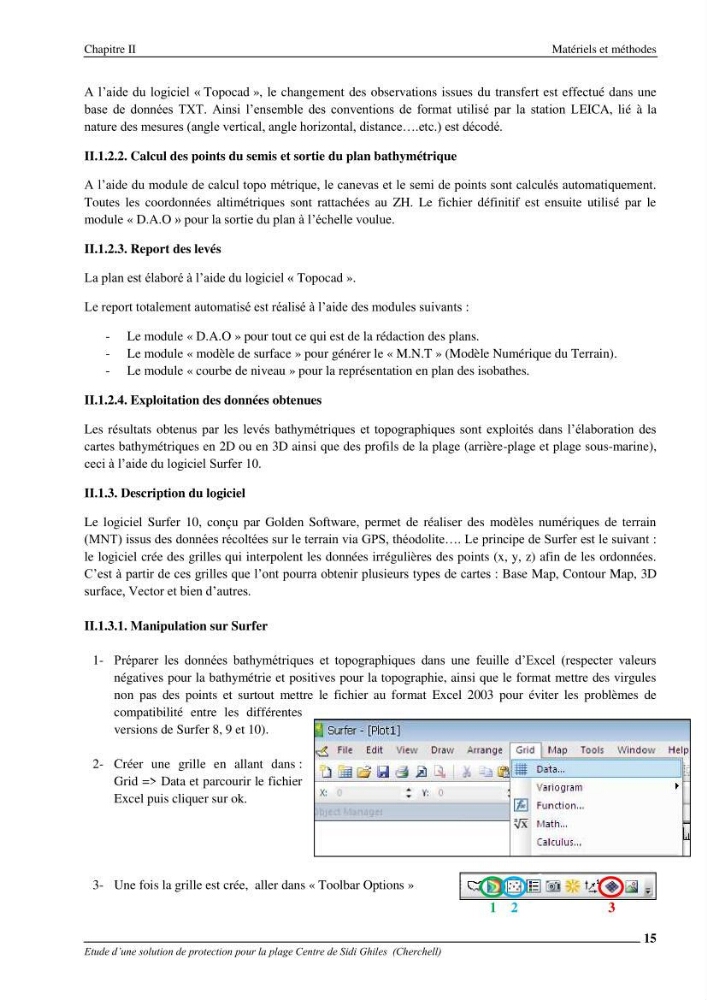

Chapitre II
Matériels et méthodes
15
Etude d’une solution de protection pour la plage Centre de Sidi Ghiles (Cherchell)
A l’aide du logiciel « Topocad », le changement des observations issues du transfert est effectué dans une
base de données TXT. Ainsi l’ensemble des conventions de format utilisé par la station LEICA, lié à la
nature des mesures (angle vertical, angle horizontal, distance….etc.) est décodé.
II.1.2.2. Calcul des points du semis et sortie du plan bathymétrique
A l’aide du module de calcul topo métrique, le canevas et le semi de points sont calculés automatiquement.
Toutes les coordonnées altimétriques sont rattachées au ZH. Le fichier définitif est ensuite utilisé par le
module « D.A.O » pour la sortie du plan à l’échelle voulue.
II.1.2.3. Report des levés
La plan est élaboré à l’aide du logiciel « Topocad ».
Le report totalement automatisé est réalisé à l’aide des modules suivants :
- Le module « D.A.O » pour tout ce qui est de la rédaction des plans.
- Le module « modèle de surface » pour générer le « M.N.T » (Modèle Numérique du Terrain).
- Le module « courbe de niveau » pour la représentation en plan des isobathes.
II.1.2.4. Exploitation des données obtenues
Les résultats obtenus par les levés bathymétriques et topographiques sont exploités dans l’élaboration des
cartes bathymétriques en 2D ou en 3D ainsi que des profils de la plage (arrière-plage et plage sous-marine),
ceci à l’aide du logiciel Surfer 10.
II.1.3. Description du logiciel
Le logiciel Surfer 10, conçu par Golden Software, permet de réaliser des modèles numériques de terrain
(MNT) issus des données récoltées sur le terrain via GPS, théodolite…. Le principe de Surfer est le suivant :
le logiciel crée des grilles qui interpolent les données irrégulières des points (x, y, z) afin de les ordonnées.
C’est à partir de ces grilles que l’ont pourra obtenir plusieurs types de cartes : Base Map, Contour Map, 3D
surface, Vector et bien d’autres.
II.1.3.1. Manipulation sur Surfer
1- Préparer les données bathymétriques et topographiques dans une feuille d’Excel (respecter valeurs
négatives pour la bathymétrie et positives pour la topographie, ainsi que le format mettre des virgules
non pas des points et surtout mettre le fichier au format Excel 2003 pour éviter les problèmes de
compatibilité entre les différentes
versions de Surfer 8, 9 et 10).
2- Créer une grille en allant dans :
Grid => Data et parcourir le fichier
Excel puis cliquer sur ok.
3- Une fois la grille est crée, aller dans « Toolbar Options »
1 2
3
