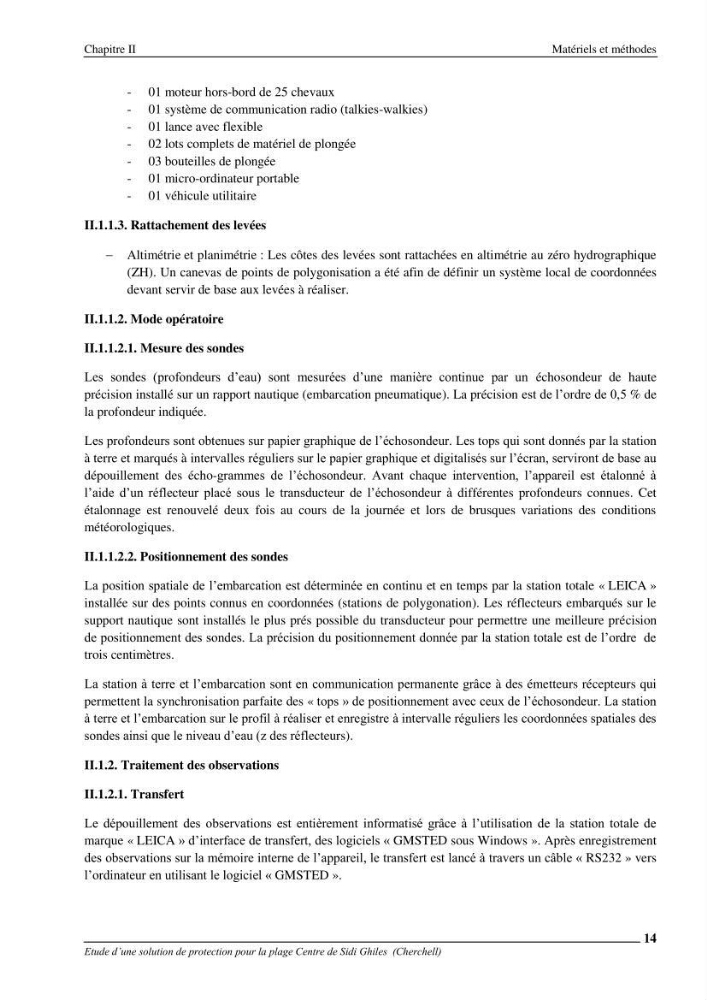

Chapitre II
Matériels et méthodes
14
Etude d’une solution de protection pour la plage Centre de Sidi Ghiles (Cherchell)
- 01 moteur hors-bord de 25 chevaux
- 01 système de communication radio (talkies-walkies)
- 01 lance avec flexible
- 02 lots complets de matériel de plongée
- 03 bouteilles de plongée
- 01 micro-ordinateur portable
- 01 véhicule utilitaire
II.1.1.3. Rattachement des levées
Altimétrie et planimétrie : Les côtes des levées sont rattachées en altimétrie au zéro hydrographique
(ZH). Un canevas de points de polygonisation a été afin de définir un système local de coordonnées
devant servir de base aux levées à réaliser.
II.1.1.2. Mode opératoire
II.1.1.2.1. Mesure des sondes
Les sondes (profondeurs d’eau) sont mesurées d’une manière continue par un échosondeur de haute
précision installé sur un rapport nautique (embarcation pneumatique). La précision est de l’ordre de 0,5 % de
la profondeur indiquée.
Les profondeurs sont obtenues sur papier graphique de l’échosondeur. Les tops qui sont donnés par la station
à terre et marqués à intervalles réguliers sur le papier graphique et digitalisés sur l’écran, serviront de base au
dépouillement des écho-grammes de l’échosondeur. Avant chaque intervention, l’appareil est étalonné à
l’aide d’un réflecteur placé sous le transducteur de l’échosondeur à différentes profondeurs connues. Cet
étalonnage est renouvelé deux fois au cours de la journée et lors de brusques variations des conditions
météorologiques.
II.1.1.2.2. Positionnement des sondes
La position spatiale de l’embarcation est déterminée en continu et en temps par la station totale « LEICA »
installée sur des points connus en coordonnées (stations de polygonation). Les réflecteurs embarqués sur le
support nautique sont installés le plus prés possible du transducteur pour permettre une meilleure précision
de positionnement des sondes. La précision du positionnement donnée par la station totale est de l’ordre de
trois centimètres.
La station à terre et l’embarcation sont en communication permanente grâce à des émetteurs récepteurs qui
permettent la synchronisation parfaite des « tops » de positionnement avec ceux de l’échosondeur. La station
à terre et l’embarcation sur le profil à réaliser et enregistre à intervalle réguliers les coordonnées spatiales des
sondes ainsi que le niveau d’eau (z des réflecteurs).
II.1.2. Traitement des observations
II.1.2.1. Transfert
Le dépouillement des observations est entièrement informatisé grâce à l’utilisation de la station totale de
marque « LEICA » d’interface de transfert, des logiciels « GMSTED sous Windows ». Après enregistrement
des observations sur la mémoire interne de l’appareil, le transfert est lancé à travers un câble « RS232 » vers
l’ordinateur en utilisant le logiciel « GMSTED ».
