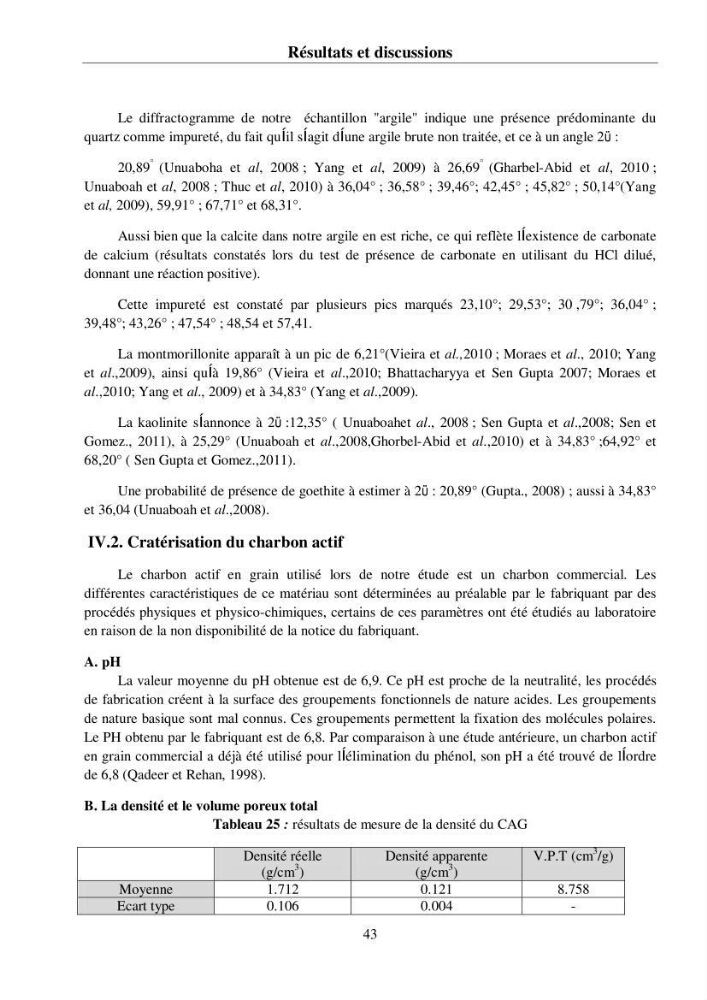

Résultats et discussions
43
Le diffractogramme de notre échantillon "argile" indique une présence prédominante du
quartz comme impureté, du fait qu’il s’agit d’une argile brute non traitée, et ce à un angle 2θ :
20,89
° (Unuaboha et al, 2008 ; Yang et al, 2009) à 26,69
° (Gharbel-Abid et al, 2010 ;
Unuaboah et al, 2008 ; Thuc et al, 2010) à 36,04° ; 36,58° ; 39,46°; 42,45° ; 45,82° ; 50,14°(Yang
et al, 2009), 59,91° ; 67,71° et 68,31°.
Aussi bien que la calcite dans notre argile en est riche, ce qui reflète l’existence de carbonate
de calcium (résultats constatés lors du test de présence de carbonate en utilisant du HCl dilué,
donnant une réaction positive).
Cette impureté est constaté par plusieurs pics marqués 23,10°; 29,53°; 30 ,79°; 36,04° ;
39,48°; 43,26° ; 47,54° ; 48,54 et 57,41.
La montmorillonite apparaît à un pic de 6,21°(Vieira et al.,2010 ; Moraes et al., 2010; Yang
et al.,2009), ainsi qu’à 19,86° (Vieira et al.,2010; Bhattacharyya et Sen Gupta 2007; Moraes et
al.,2010; Yang et al., 2009) et à 34,83° (Yang et al.,2009).
La kaolinite s’annonce à 2θ :12,35° ( Unuaboahet al., 2008 ; Sen Gupta et al.,2008; Sen et
Gomez., 2011), à 25,29° (Unuaboah et al.,2008,Ghorbel-Abid et al.,2010) et à 34,83° ;64,92° et
68,20° ( Sen Gupta et Gomez.,2011).
Une probabilité de présence de goethite à estimer à 2θ : 20,89° (Gupta., 2008) ; aussi à 34,83°
et 36,04 (Unuaboah et al.,2008).
IV.2. Cratérisation du charbon actif
Le charbon actif en grain utilisé lors de notre étude est un charbon commercial. Les
différentes caractéristiques de ce matériau sont déterminées au préalable par le fabriquant par des
procédés physiques et physico-chimiques, certains de ces paramètres ont été étudiés au laboratoire
en raison de la non disponibilité de la notice du fabriquant.
A. pH
La valeur moyenne du pH obtenue est de 6,9. Ce pH est proche de la neutralité, les procédés
de fabrication créent à la surface des groupements fonctionnels de nature acides. Les groupements
de nature basique sont mal connus. Ces groupements permettent la fixation des molécules polaires.
Le PH obtenu par le fabriquant est de 6,8. Par comparaison à une étude antérieure, un charbon actif
en grain commercial a déjà été utilisé pour l’élimination du phénol, son pH a été trouvé de l’ordre
de 6,8 (Qadeer et Rehan, 1998).
B. La densité et le volume poreux total
Tableau 25 : résultats de mesure de la densité du CAG
Densité réelle
(g/cm
3 )
Densité apparente
(g/cm
3 )
V.P.T (cm
3 /g)
Moyenne
1.712
0.121
8.758
Ecart type
0.106
0.004
-
43
Le diffractogramme de notre échantillon "argile" indique une présence prédominante du
quartz comme impureté, du fait qu’il s’agit d’une argile brute non traitée, et ce à un angle 2θ :
20,89
° (Unuaboha et al, 2008 ; Yang et al, 2009) à 26,69
° (Gharbel-Abid et al, 2010 ;
Unuaboah et al, 2008 ; Thuc et al, 2010) à 36,04° ; 36,58° ; 39,46°; 42,45° ; 45,82° ; 50,14°(Yang
et al, 2009), 59,91° ; 67,71° et 68,31°.
Aussi bien que la calcite dans notre argile en est riche, ce qui reflète l’existence de carbonate
de calcium (résultats constatés lors du test de présence de carbonate en utilisant du HCl dilué,
donnant une réaction positive).
Cette impureté est constaté par plusieurs pics marqués 23,10°; 29,53°; 30 ,79°; 36,04° ;
39,48°; 43,26° ; 47,54° ; 48,54 et 57,41.
La montmorillonite apparaît à un pic de 6,21°(Vieira et al.,2010 ; Moraes et al., 2010; Yang
et al.,2009), ainsi qu’à 19,86° (Vieira et al.,2010; Bhattacharyya et Sen Gupta 2007; Moraes et
al.,2010; Yang et al., 2009) et à 34,83° (Yang et al.,2009).
La kaolinite s’annonce à 2θ :12,35° ( Unuaboahet al., 2008 ; Sen Gupta et al.,2008; Sen et
Gomez., 2011), à 25,29° (Unuaboah et al.,2008,Ghorbel-Abid et al.,2010) et à 34,83° ;64,92° et
68,20° ( Sen Gupta et Gomez.,2011).
Une probabilité de présence de goethite à estimer à 2θ : 20,89° (Gupta., 2008) ; aussi à 34,83°
et 36,04 (Unuaboah et al.,2008).
IV.2. Cratérisation du charbon actif
Le charbon actif en grain utilisé lors de notre étude est un charbon commercial. Les
différentes caractéristiques de ce matériau sont déterminées au préalable par le fabriquant par des
procédés physiques et physico-chimiques, certains de ces paramètres ont été étudiés au laboratoire
en raison de la non disponibilité de la notice du fabriquant.
A. pH
La valeur moyenne du pH obtenue est de 6,9. Ce pH est proche de la neutralité, les procédés
de fabrication créent à la surface des groupements fonctionnels de nature acides. Les groupements
de nature basique sont mal connus. Ces groupements permettent la fixation des molécules polaires.
Le PH obtenu par le fabriquant est de 6,8. Par comparaison à une étude antérieure, un charbon actif
en grain commercial a déjà été utilisé pour l’élimination du phénol, son pH a été trouvé de l’ordre
de 6,8 (Qadeer et Rehan, 1998).
B. La densité et le volume poreux total
Tableau 25 : résultats de mesure de la densité du CAG
Densité réelle
(g/cm
3 )
Densité apparente
(g/cm
3 )
V.P.T (cm
3 /g)
Moyenne
1.712
0.121
8.758
Ecart type
0.106
0.004
-
