Chapitre III
Solution de protection et aménagement
28

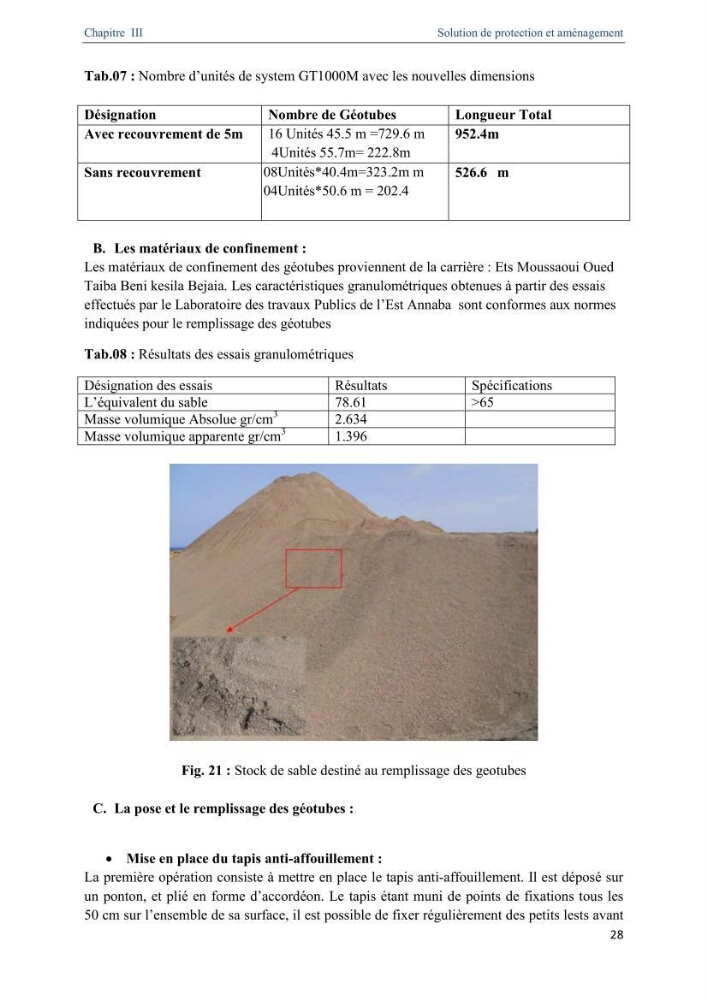

Tab.07 : Nombre d’unités de system GT1000M avec les nouvelles dimensions
Désignation
Nombre de Géotubes
Longueur Total
Avec recouvrement de 5m
16 Unités 45.5 m =729.6 m
4Unités 55.7m= 222.8m
952.4m
Sans recouvrement
08Unités*40.4m=323.2m m
04Unités*50.6 m = 202.4
526.6 m
B. Les matériaux de confinement :
Les matériaux de confinement des géotubes proviennent de la carrière : Ets Moussaoui Oued
Taiba Beni kesila Bejaia. Les caractéristiques granulométriques obtenues à partir des essais
effectués par le Laboratoire des travaux Publics de l’Est Annaba sont conformes aux normes
indiquées pour le remplissage des géotubes
Tab.08 : Résultats des essais granulométriques
Désignation des essais
Résultats
Spécifications
L’équivalent du sable
78.61
>65
Masse volumique Absolue gr/cm
3
2.634
Masse volumique apparente gr/cm
3
1.396
Fig. 21 : Stock de sable destiné au remplissage des geotubes
C. La pose et le remplissage des géotubes :
 Mise en place du tapis anti-affouillement :
La première opération consiste à mettre en place le tapis anti-affouillement. Il est déposé sur
un ponton, et plié en forme d’accordéon. Le tapis étant muni de points de fixations tous les
50 cm sur l’ensemble de sa surface, il est possible de fixer régulièrement des petits lests avant
