Chapitre III
Solution de protection et aménagement
27
III-1-6 Technique de mise en ouvre :
A. Introduction :
Afin d’assurer la stabilité de l’ouvrage, la société Ten Cate a préconisé une méthode
d’exécution spécifique par la mise en place des géotubes avec et sans recouvrement entre les
trois boudins d’un géotube longitudinalement, c'est-à-dire chaque boudin repose sur l’autre,
pour une meilleur attache ainsi pour être plus solide face à la force attractive de la houle. Cela
sera détaillé dans cette partie. (fig.20).
Pour poser les géotubes avec la méthode conseillée, les boudins sont fabriqués avec des
dimensions nouvelles pour assurer le chevauchement entre eux.
Les nouvelles dimensions des boudins géotube system GT1000M, sont :

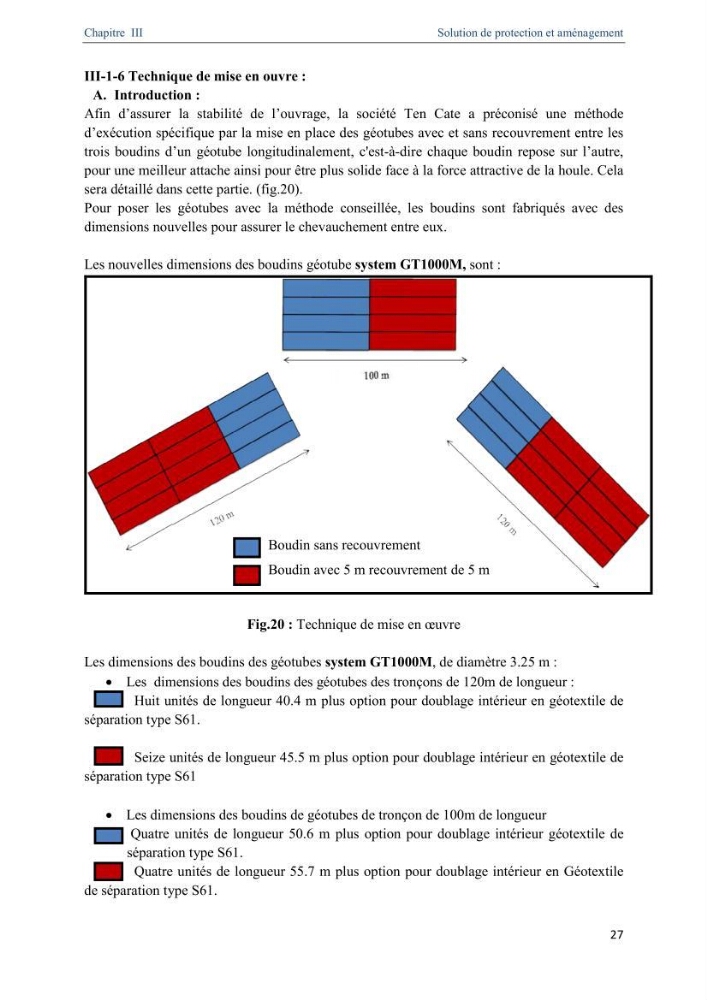

Fig.20 : Technique de mise en œuvre
Les dimensions des boudins des géotubes system GT1000M, de diamètre 3.25 m :
 Les dimensions des boudins des géotubes des tronçons de 120m de longueur :
Huit unités de longueur 40.4 m plus option pour doublage intérieur en géotextile de
séparation type S61.
Seize unités de longueur 45.5 m plus option pour doublage intérieur en géotextile de
séparation type S61
 Les dimensions des boudins de géotubes de tronçon de 100m de longueur
Quatre unités de longueur 50.6 m plus option pour doublage intérieur géotextile de
séparation type S61.
Quatre unités de longueur 55.7 m plus option pour doublage intérieur en Géotextile
de séparation type S61.
Boudin sans recouvrement
Boudin avec 5 m recouvrement de 5 m
