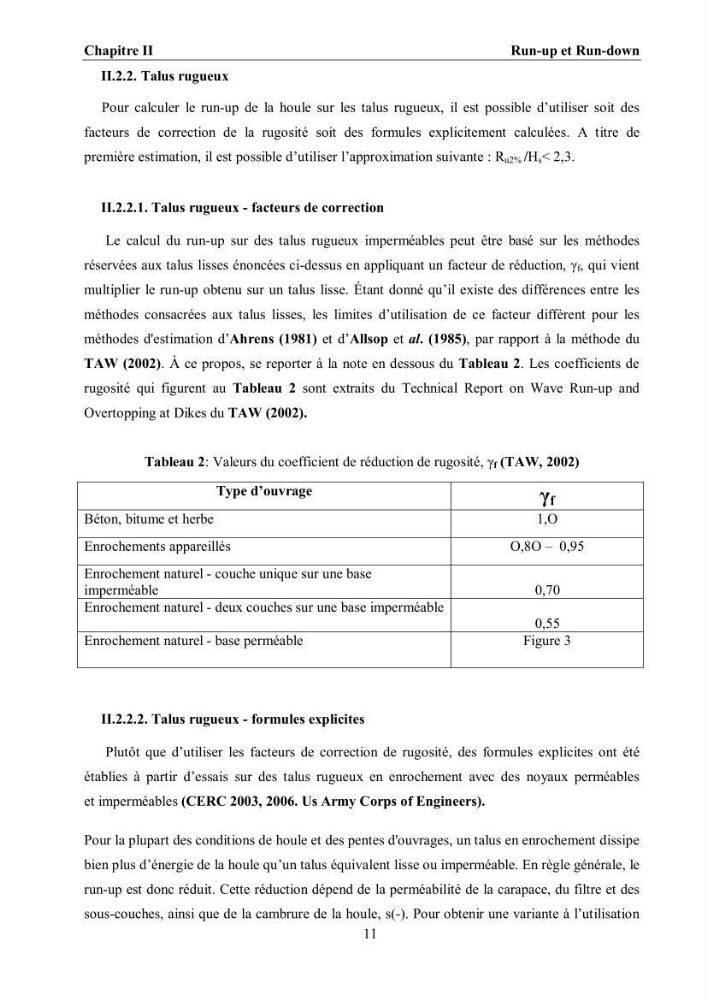

Chapitre II
Run-up et Run-down
11
II.2.2. Talus rugueux
Pour calculer le run-up de la houle sur les talus rugueux, il est possible d’utiliser soit des
facteurs de correction de la rugosité soit des formules explicitement calculées. A titre de
première estimation, il est possible d’utiliser l’approximation suivante : R u2% /H s < 2,3.
II.2.2.1. Talus rugueux - facteurs de correction
Le calcul du run-up sur des talus rugueux imperméables peut être basé sur les méthodes
réservées aux talus lisses énoncées ci-dessus en appliquant un facteur de réduction, γ f , qui vient
multiplier le run-up obtenu sur un talus lisse. Étant donné qu’il existe des différences entre les
méthodes consacrées aux talus lisses, les limites d’utilisation de ce facteur diffèrent pour les
méthodes d'estimation d’Ahrens (1981) et d’Allsop et al. (1985), par rapport à la méthode du
TAW (2002). À ce propos, se reporter à la note en dessous du Tableau 2. Les coefficients de
rugosité qui figurent au Tableau 2 sont extraits du Technical Report on Wave Run-up and
Overtopping at Dikes du TAW (2002).
Tableau 2: Valeurs du coefficient de réduction de rugosité, γ f (TAW, 2002)
Type d’ouvrage
γ f
Béton, bitume et herbe
1,O
Enrochements appareillés
O,8O – 0,95
Enrochement naturel - couche unique sur une base
imperméable
0,70
Enrochement naturel - deux couches sur une base imperméable
0,55
Enrochement naturel - base perméable
Figure 3
II.2.2.2. Talus rugueux - formules explicites
Plutôt que d’utiliser les facteurs de correction de rugosité, des formules explicites ont été
établies à partir d’essais sur des talus rugueux en enrochement avec des noyaux perméables
et imperméables (CERC 2003, 2006. Us Army Corps of Engineers).
Pour la plupart des conditions de houle et des pentes d'ouvrages, un talus en enrochement dissipe
bien plus d’énergie de la houle qu’un talus équivalent lisse ou imperméable. En règle générale, le
run-up est donc réduit. Cette réduction dépend de la perméabilité de la carapace, du filtre et des
sous-couches, ainsi que de la cambrure de la houle, s(-). Pour obtenir une variante à l’utilisation
