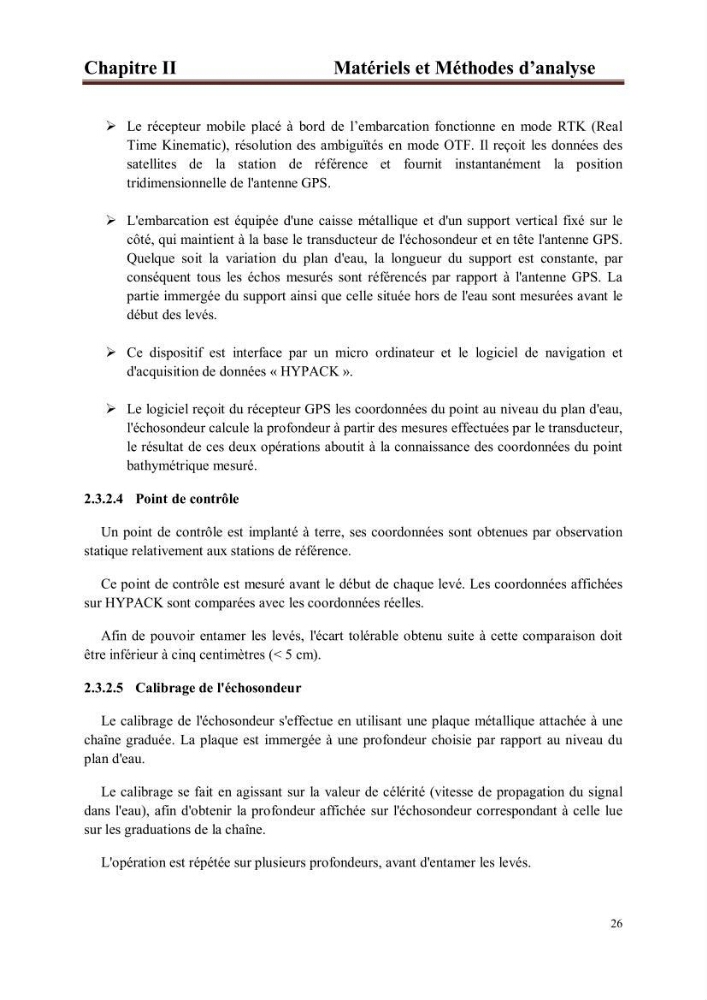

Chapitre II
Matériels et Méthodes d’analyse
26
Le récepteur mobile placé à bord de l’embarcation fonctionne en mode RTK (Real
Time Kinematic), résolution des ambiguïtés en mode OTF. Il reçoit les données des
satellites de la station de référence et fournit instantanément la position
tridimensionnelle de l'antenne GPS.
L'embarcation est équipée d'une caisse métallique et d'un support vertical fixé sur le
côté, qui maintient à la base le transducteur de l'échosondeur et en tête l'antenne GPS.
Quelque soit la variation du plan d'eau, la longueur du support est constante, par
conséquent tous les échos mesurés sont référencés par rapport à l'antenne GPS. La
partie immergée du support ainsi que celle située hors de l'eau sont mesurées avant le
début des levés.
Ce dispositif est interface par un micro ordinateur et le logiciel de navigation et
d'acquisition de données « HYPACK ».
Le logiciel reçoit du récepteur GPS les coordonnées du point au niveau du plan d'eau,
l'échosondeur calcule la profondeur à partir des mesures effectuées par le transducteur,
le résultat de ces deux opérations aboutit à la connaissance des coordonnées du point
bathymétrique mesuré.
2.3.2.4 Point de contrôle
Un point de contrôle est implanté à terre, ses coordonnées sont obtenues par observation
statique relativement aux stations de référence.
Ce point de contrôle est mesuré avant le début de chaque levé. Les coordonnées affichées
sur HYPACK sont comparées avec les coordonnées réelles.
Afin de pouvoir entamer les levés, l'écart tolérable obtenu suite à cette comparaison doit
être inférieur à cinq centimètres (< 5 cm).
2.3.2.5 Calibrage de l'échosondeur
Le calibrage de l'échosondeur s'effectue en utilisant une plaque métallique attachée à une
chaîne graduée. La plaque est immergée à une profondeur choisie par rapport au niveau du
plan d'eau.
Le calibrage se fait en agissant sur la valeur de célérité (vitesse de propagation du signal
dans l'eau), afin d'obtenir la profondeur affichée sur l'échosondeur correspondant à celle lue
sur les graduations de la chaîne.
L'opération est répétée sur plusieurs profondeurs, avant d'entamer les levés.
