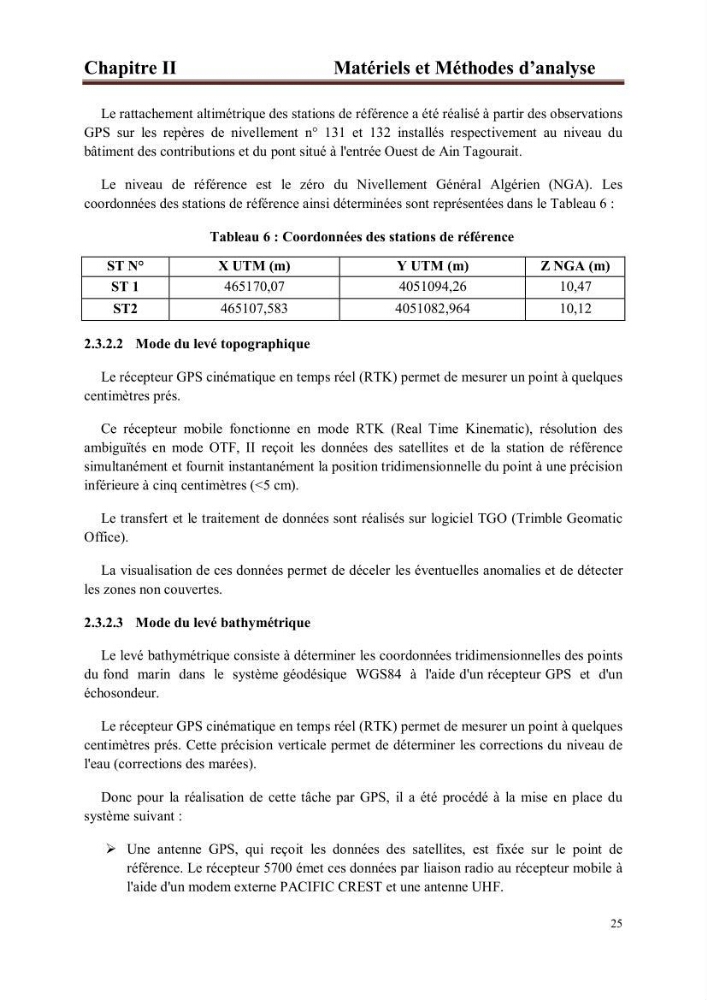

Chapitre II
Matériels et Méthodes d’analyse
25
Le rattachement altimétrique des stations de référence a été réalisé à partir des observations
GPS sur les repères de nivellement n° 131 et 132 installés respectivement au niveau du
bâtiment des contributions et du pont situé à l'entrée Ouest de Ain Tagourait.
Le niveau de référence est le zéro du Nivellement Général Algérien (NGA). Les
coordonnées des stations de référence ainsi déterminées sont représentées dans le Tableau 6 :
Tableau 6 : Coordonnées des stations de référence
ST N°
X UTM (m)
Y UTM (m)
Z NGA (m)
ST 1
465170,07
4051094,26
10,47
ST2
465107,583
4051082,964
10,12
2.3.2.2 Mode du levé topographique
Le récepteur GPS cinématique en temps réel (RTK) permet de mesurer un point à quelques
centimètres prés.
Ce récepteur mobile fonctionne en mode RTK (Real Time Kinematic), résolution des
ambiguïtés en mode OTF, II reçoit les données des satellites et de la station de référence
simultanément et fournit instantanément la position tridimensionnelle du point à une précision
inférieure à cinq centimètres (<5 cm).
Le transfert et le traitement de données sont réalisés sur logiciel TGO (Trimble Geomatic
Office).
La visualisation de ces données permet de déceler les éventuelles anomalies et de détecter
les zones non couvertes.
2.3.2.3 Mode du levé bathymétrique
Le levé bathymétrique consiste à déterminer les coordonnées tridimensionnelles des points
du fond marin dans le système géodésique WGS84 à l'aide d'un récepteur GPS et d'un
échosondeur.
Le récepteur GPS cinématique en temps réel (RTK) permet de mesurer un point à quelques
centimètres prés. Cette précision verticale permet de déterminer les corrections du niveau de
l'eau (corrections des marées).
Donc pour la réalisation de cette tâche par GPS, il a été procédé à la mise en place du
système suivant :
Une antenne GPS, qui reçoit les données des satellites, est fixée sur le point de
référence. Le récepteur 5700 émet ces données par liaison radio au récepteur mobile à
l'aide d'un modem externe PACIFIC CREST et une antenne UHF.
