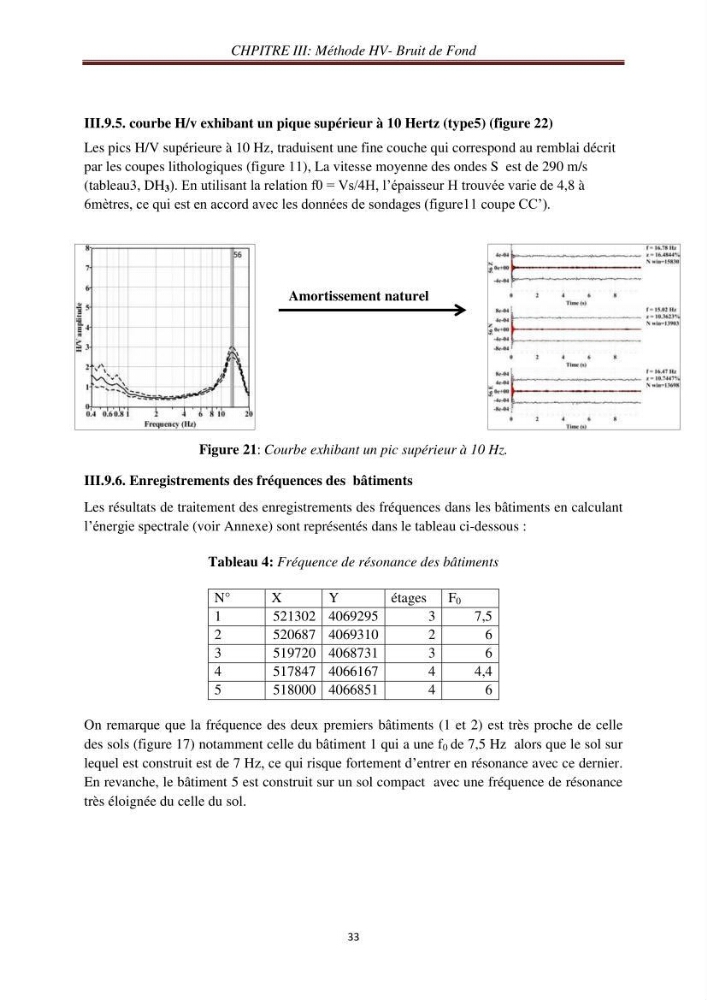

CHPITRE III: Méthode HV- Bruit de Fond
33
III.9.5. courbe H/v exhibant un pique supérieur à 10 Hertz (type5) (figure 22)
Les pics H/V supérieure à 10 Hz, traduisent une fine couche qui correspond au remblai décrit
par les coupes lithologiques (figure 11), La vitesse moyenne des ondes S est de 290 m/s
(tableau3, DH 3 ). En utilisant la relation f0 = Vs/4H, l’épaisseur H trouvée varie de 4,8 à
6mètres, ce qui est en accord avec les données de sondages (figure11 coupe CC’).
Amortissement naturel
Figure 21: Courbe exhibant un pic supérieur à 10 Hz.
III.9.6. Enregistrements des fréquences des bâtiments
Les résultats de traitement des enregistrements des fréquences dans les bâtiments en calculant
l’énergie spectrale (voir Annexe) sont représentés dans le tableau ci-dessous :
Tableau 4: Fréquence de résonance des bâtiments
N°
X
Y
étages
F 0
1
521302 4069295
3
7,5
2
520687 4069310
2
6
3
519720 4068731
3
6
4
517847 4066167
4
4,4
5
518000 4066851
4
6
On remarque que la fréquence des deux premiers bâtiments (1 et 2) est très proche de celle
des sols (figure 17) notamment celle du bâtiment 1 qui a une f 0 de 7,5 Hz alors que le sol sur
lequel est construit est de 7 Hz, ce qui risque fortement d’entrer en résonance avec ce dernier.
En revanche, le bâtiment 5 est construit sur un sol compact avec une fréquence de résonance
très éloignée du celle du sol.
