CHPITRE III: Méthode HV- Bruit de Fond
32
Amortissement naturel
Signal entretenue

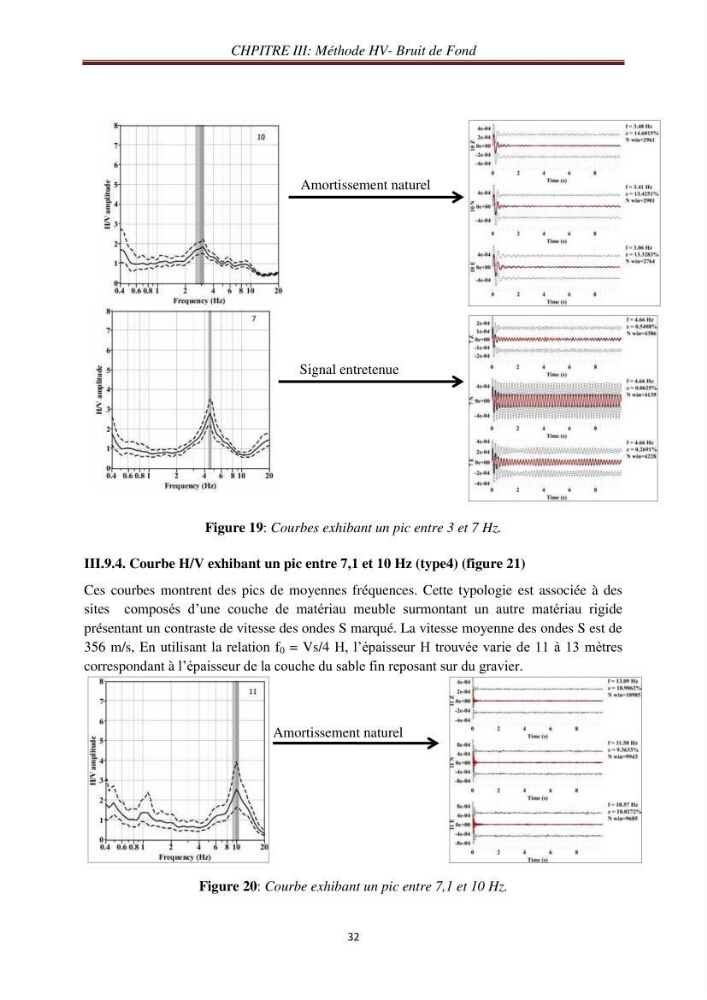

Figure 19: Courbes exhibant un pic entre 3 et 7 Hz.
III.9.4. Courbe H/V exhibant un pic entre 7,1 et 10 Hz (type4) (figure 21)
Ces courbes montrent des pics de moyennes fréquences. Cette typologie est associée à des
sites composés d’une couche de matériau meuble surmontant un autre matériau rigide
présentant un contraste de vitesse des ondes S marqué. La vitesse moyenne des ondes S est de
356 m/s, En utilisant la relation f 0 = Vs/4 H, l’épaisseur H trouvée varie de 11 à 13 mètres
correspondant à l’épaisseur de la couche du sable fin reposant sur du gravier.
Amortissement naturel
Figure 20: Courbe exhibant un pic entre 7,1 et 10 Hz.
32
Amortissement naturel
Signal entretenue
Figure 19: Courbes exhibant un pic entre 3 et 7 Hz.
III.9.4. Courbe H/V exhibant un pic entre 7,1 et 10 Hz (type4) (figure 21)
Ces courbes montrent des pics de moyennes fréquences. Cette typologie est associée à des
sites composés d’une couche de matériau meuble surmontant un autre matériau rigide
présentant un contraste de vitesse des ondes S marqué. La vitesse moyenne des ondes S est de
356 m/s, En utilisant la relation f 0 = Vs/4 H, l’épaisseur H trouvée varie de 11 à 13 mètres
correspondant à l’épaisseur de la couche du sable fin reposant sur du gravier.
Amortissement naturel
Figure 20: Courbe exhibant un pic entre 7,1 et 10 Hz.
