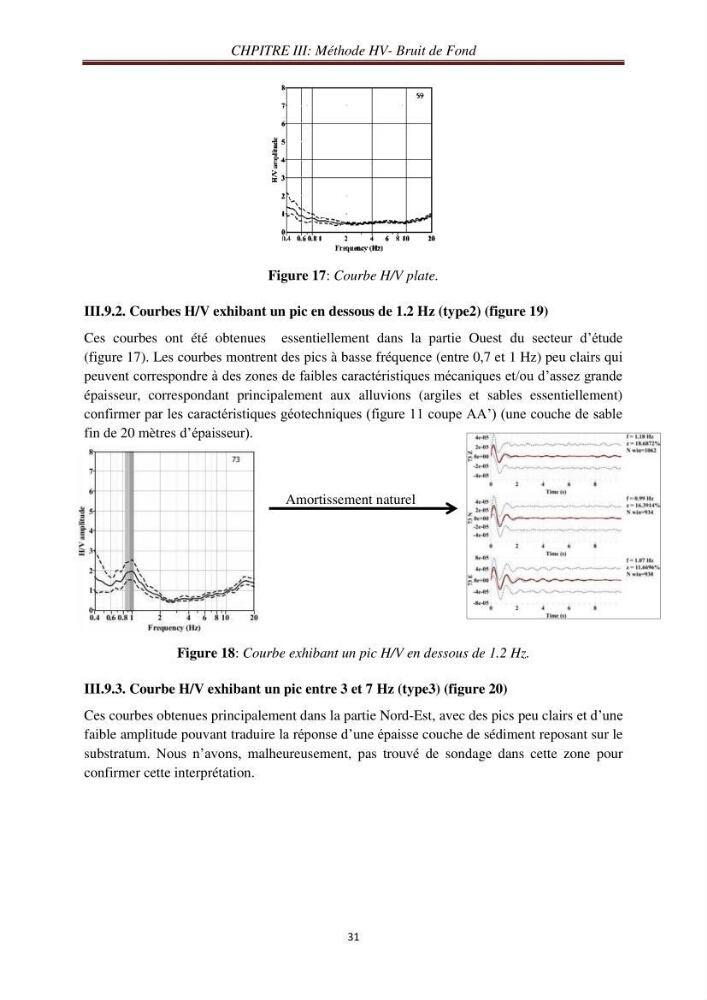

CHPITRE III: Méthode HV- Bruit de Fond
31
Figure 17: Courbe H/V plate.
III.9.2. Courbes H/V exhibant un pic en dessous de 1.2 Hz (type2) (figure 19)
Ces courbes ont été obtenues essentiellement dans la partie Ouest du secteur d’étude
(figure 17). Les courbes montrent des pics à basse fréquence (entre 0,7 et 1 Hz) peu clairs qui
peuvent correspondre à des zones de faibles caractéristiques mécaniques et/ou d’assez grande
épaisseur, correspondant principalement aux alluvions (argiles et sables essentiellement)
confirmer par les caractéristiques géotechniques (figure 11 coupe AA’) (une couche de sable
fin de 20 mètres d’épaisseur).
Amortissement naturel
Figure 18: Courbe exhibant un pic H/V en dessous de 1.2 Hz.
III.9.3. Courbe H/V exhibant un pic entre 3 et 7 Hz (type3) (figure 20)
Ces courbes obtenues principalement dans la partie Nord-Est, avec des pics peu clairs et d’une
faible amplitude pouvant traduire la réponse d’une épaisse couche de sédiment reposant sur le
substratum. Nous n’avons, malheureusement, pas trouvé de sondage dans cette zone pour
confirmer cette interprétation.
