CHPITRE III: Méthode HV- Bruit de Fond
30
L’analyse et la comparaison des rapports spectraux H/V mettent en évidence cinq types de
courbes suivant leurs fréquences (F 0 ) (figure 17):

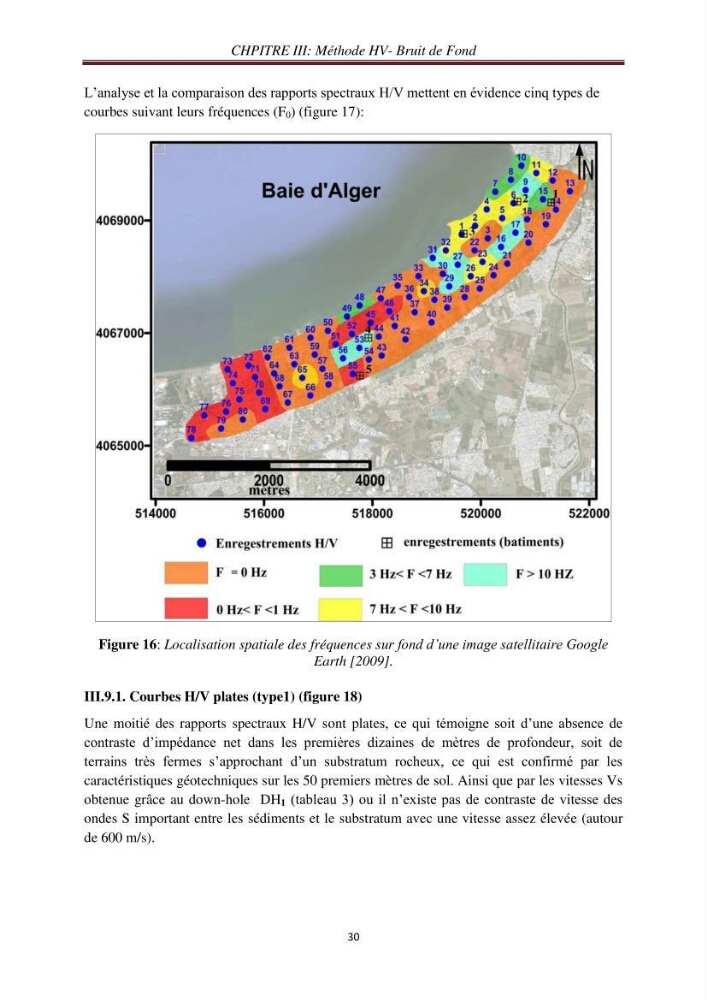

Figure 16: Localisation spatiale des fréquences sur fond d’une image satellitaire Google
Earth [2009].
III.9.1. Courbes H/V plates (type1) (figure 18)
Une moitié des rapports spectraux H/V sont plates, ce qui témoigne soit d’une absence de
contraste d’impédance net dans les premières dizaines de mètres de profondeur, soit de
terrains très fermes s’approchant d’un substratum rocheux, ce qui est confirmé par les
caractéristiques géotechniques sur les 50 premiers mètres de sol. Ainsi que par les vitesses Vs
obtenue grâce au down-hole DH 1 (tableau 3) ou il n’existe pas de contraste de vitesse des
ondes S important entre les sédiments et le substratum avec une vitesse assez élevée (autour
de 600 m/s).
