CHPITRE III: Méthode HV- Bruit de Fond
29
• calculer le rapport H/V moyen correspondant à l'ensemble de l'enregistrement en prenant
la moyenne géométrique des rapports (H/V) i obtenus sur chaque fenêtre individuelle.
L'écart-type sur les courbes H/V ainsi que la fréquence propre (F 0 ) sont aussi calculés
par la même occasion.
Les courbes des rapports H/V ont été obtenues en sélectionnant des fenêtres stationnaires de
25 à 50 secondes. Les paramètres STA (short time average) et LTA (long time average) de
l’anti-trigger ont été fixés, respectivement, à 1 et 30 secondes. Le lissage des spectres de
chaque composante sur chaque fenêtre a été fait selon la procédure de Konno et Ohmachi,
(1998), avec un paramètre de lissage de 40.
Signal des
trois
composantes
Fenêtre de
signal
Pic
Courbe H/V
Fenêtre de dialogue

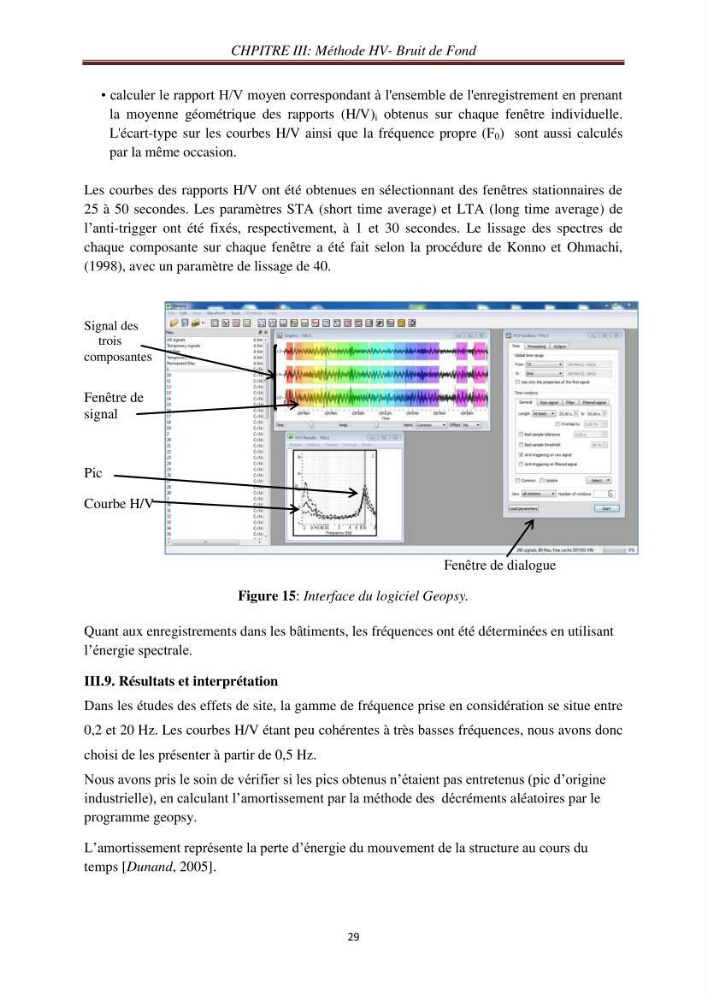

Figure 15: Interface du logiciel Geopsy.
Quant aux enregistrements dans les bâtiments, les fréquences ont été déterminées en utilisant
l’énergie spectrale.
III.9. Résultats et interprétation
Dans les études des effets de site, la gamme de fréquence prise en considération se situe entre
0,2 et 20 Hz. Les courbes H/V étant peu cohérentes à très basses fréquences, nous avons donc
choisi de les présenter à partir de 0,5 Hz.
Nous avons pris le soin de vérifier si les pics obtenus n’étaient pas entretenus (pic d’origine
industrielle), en calculant l’amortissement par la méthode des décréments aléatoires par le
programme geopsy.
L’amortissement représente la perte d’énergie du mouvement de la structure au cours du
temps [Dunand, 2005].
